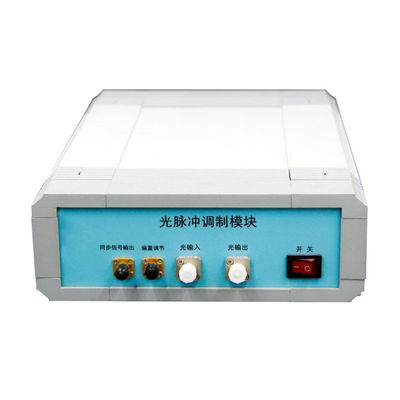

Электрооптические модуляторы света от 850 до 1550 нм
Электрооптические модуляторы серии SCQ обладают низкими вносимыми потерями, широкой полосой пропускания, низким полуволновым напряжением и т. д. и предназначены для использования в космической оптической связи, временной развертке, генераторе импульсов, квантовой оптике и т. д.
Электрооптические модуляторы серии SCQ в основном делятся на две группы: модуляторы интенсивности и фазовые модуляторы.Их рабочие длины волн составляют 780, 850, 1064, 1310, 1550 и 2000 нм. Другие длины волн доступны по запросу.
Определение номеров деталей: SCQ-XX-WW-XG-F-FC
XX: тип модулятора.AM – модулятор интенсивности, а PM – фазовый модулятор.
WW: рабочая длина волны, например, 850 нм, 1064 нм, 1310 нм, 1550 нм и 2000 нм.
XG: рабочая полоса пропускания, например 2,5G, 10G, 40G.
F: входное-выходное волокно, такое как ПП (PM/PMF).
FC: оптоволоконный разъем, такой как FA (FC/APC), FP (FC/PC)
Номер части | Рабочая длина волны, нм | Минимальная длина волны, нм | Макс. длина волны, нм | Полоса пропускания Гц | Входное/выходное волокно | Оптоволоконный разъем |
SCQ-AM-850-10G | 850 | 830 | 870 | 10G | ПМ/ПМ | ФА, ФП |
SCQ-AM-1064-10G | 1060 | 980 | 1150 | 10G | ПМ/ПМ | ФА, ФП |
SCQ-AM-1310-2.5G | 1310 | 1290 | 13:30 | 2,5 г | ПМ/ПМ | ФА, ФП |
SCQ-AM-1550-2,5G | 1550 г. | 15:30 | 1565 г. | 2,5 г | ПМ/ПМ | ФА, ФП |
SCQ-AM-1550-10G | 1550 г. | 15:30 | 1565 г. | 10G | ПМ/ПМ | ФА, ФП |
SCQ-AM-1550-20G | 1550 г. | 15:30 | 1565 г. | 18Г | ПМ/ПМ | ФА, ФП |
SCQ-AM-1550-40G | 1550 г. | 15:30 | 1565 г. | 28Г | ПМ/ПМ | ФА, ФП |

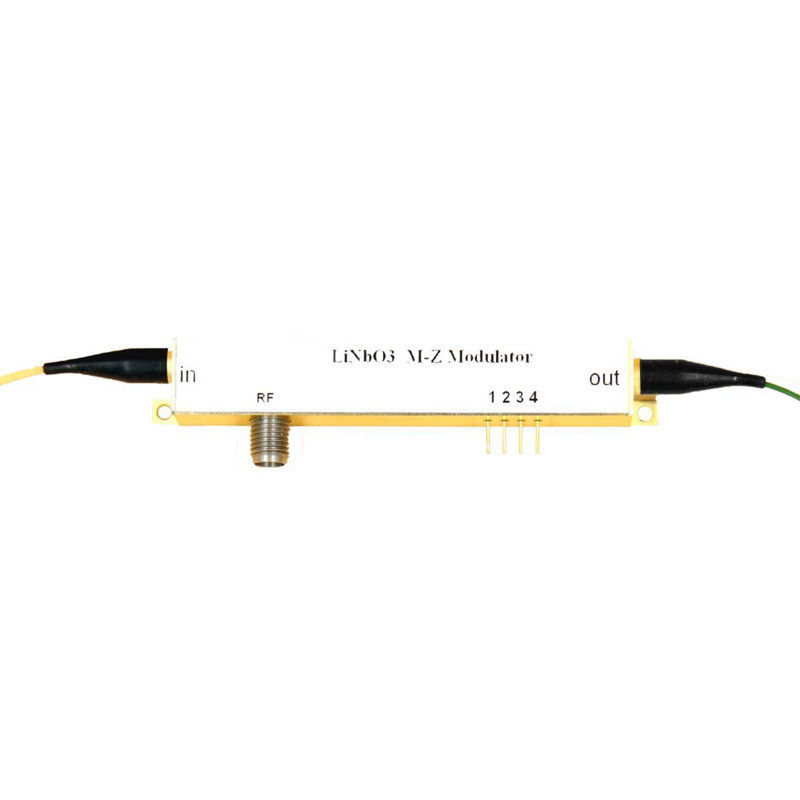

1.1 Модуляторы интенсивности 1310 нм серии SCQ-AM-1310
Модулятор интенсивности LiNbO3 широко используется в высокоскоростных оптических системах связи, системах лазерного зондирования и системах ROF из-за хорошего электрооптического эффекта.Серия SCQ-AM, основанная на структуре MZ и конструкции X-образного выреза, имеет стабильные физические и химические характеристики, которые могут применяться как в лабораторных экспериментах, так и в промышленных системах.
Функции:
Низкие вносимые потери
Пропускная способность: 2,5 ГГц
Низкое полуволновое напряжение
Возможность настройки
Приложения:
РОФ-системы
Квантовое распределение ключей
Лазерные сенсорные системы
Боковая модуляция
Оптические параметры:
Параметр | Символ | Мин | Введите | Макс | Единица |
Рабочая длина волны | | 1290 | 1310 | 13:30 | нм |
Вносимая потеря | Иллинойс | 4 | 5 | дБ | |
Оптические обратные потери | ОРЛ | -45 | дБ | ||
Коэффициент затухания переключателя @DC | ER@DC | 20 | 23 | дБ | |
Коэффициент динамического затухания | РЭД | 13 | дБ | ||
Оптическое волокно (входной порт) | PM-волокно (125/250 мкм) | ||||
Оптическое волокно (выходной порт) | PM-волокно или SM-волокно (125/250 мкм) | ||||
Оптоволоконный интерфейс | ФК/ПК, ФК/АПК или настройка |
Электрические параметры:
Параметр | Символ | Мин | Введите | Макс | Единица |
Рабочая полоса пропускания (-3 дБ) | С21 | 2,5 | ГГц | ||
Полуволновое напряжение (РЧ) | ВП @ 1 кГц | 3 | 4 | В | |
Полуволновое напряжение (смещения) | ВП @ 1 кГц | 3,5 | 4,5 | В | |
Электрические возвратные потери | С11 | -12 | -10 | дБ | |
Входное сопротивление (ВЧ) | ЗРФ | 50 | Вт | ||
Входное сопротивление (смещение) | ЗБИАС | 1М | Вт | ||
Электрический интерфейс | СМА(ж) |
Предельные условия:
Параметр | Символ | Единица | Мин | Введите | Макс |
Входная оптическая мощность | Пин, Макс. | дБм | 20 | ||
Входная радиочастотная мощность | дБм | 28 | |||
IAS напряжение | Vbias | В | -15 | 15 | |
Рабочая Температура | Вершина | ℃ | -10 | 60 | |
Температура хранения | Тст | ℃ | -40 | 85 | |
Влажность | относительной влажности | % | 5 | 90 |
Запросить информацию:
SCQ | ЯВЛЯЮСЬ | 13 | 2,5 г | ХХ | ХХ |
серия SCQ |
Тип: AM --- Модулятор интенсивности |
Длина волны: 13 --- 1310 нм |
Полоса пропускания: 2,5 г --- 2,5 ГГц
|
Тип входного-выходного волокна: ПП --- ПМ/ПМ |
Оптический разъем: ФА --- ФК/АПК ФП --- ФК/ПК СП --- Настройка |
ПОРТ | Символ | Примечание |
В | Оптический входной порт | PM-волокно (125 мкм/250 мкм) |
Вне | Оптический выходной порт | Вариант с оптоволокном PM и SM |
РФ | РЧ-входной порт | СМА(ж) |
Предвзятость | Порт управления смещением | 1,2 смещения, 34-Н/З |
Номер части | Рабочая длина волны, нм | Минимальная длина волны, нм | Макс. длина волны, нм | Полоса пропускания Гц | Входное/выходное волокно | Оптоволоконный разъем |
SCQ-PM-780-10G | 780 | 760 | 800 | 10G | ПМ/ПМ | ФА, ФП |
SCQ-PM-850-10G | 850 | 780 | 890 | 10G | ПМ/ПМ | ФА, ФП |
SCQ-PM-1064-300М | 1060 | 980 | 1150 | 300М | ПМ/ПМ | ФА, ФП |
SCQ-PM-1064-10G | 1060 | 980 | 1150 | 10G | ПМ/ПМ | ФА, ФП |
SCQ-PM-1310-10G | 1310 | 1290 | 13:30 | 10G | ПМ/ПМ | ФА, ФП |
СКК-ПМ-1550-300М | 1550 г. | 15:30 | 1565 г. | 300М | ПМ/ПМ | ФА, ФП |
SCQ-PM-1550-10G | 1550 г. | 15:30 | 1565 г. | 10G | ПМ/ПМ | ФА, ФП |
SCQ-PM-1550-20G | 1550 г. | 15:30 | 1565 г. | 20G | ПМ/ПМ | ФА, ФП |

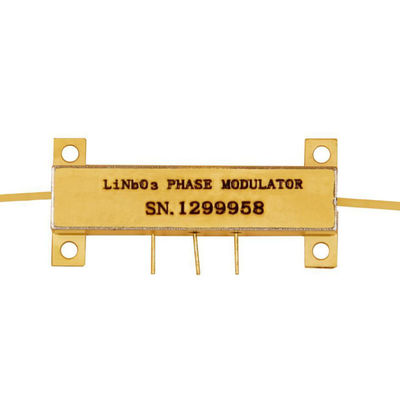

2.1 Электрооптические фазовые модуляторы серии SCQ-PM 1310 нм
Фазовый модулятор LiNbO3 широко используется в высокоскоростных оптических системах связи, системах лазерного зондирования и системах ROF из-за хорошего электрооптического эффекта.Серия SCQ-PM-1310, основанная на технологии диффузии Ti, имеет стабильные физические и химические характеристики, которые могут удовлетворить большинство применений в лабораторных экспериментах и промышленных системах.
Функции:
Низкие вносимые потери
Сохранение поляризации
Низкое полуволновое напряжение
Опция двойной поляризации
Приложение:
Оптическая связь
Квантовое распределение ключей
Сдвиг частоты
Оптические параметры:
Параметр | Символ | Мин | Введите | Макс | Единица | |
Рабочая длина волны | л | 1290 | 1310 | 13:30 | нм | |
Вносимая потеря | Иллинойс | 3,5 | 4 | дБ | ||
Оптические обратные потери | ОРЛ | -45 | дБ | |||
Коэффициент затухания поляризации | ПЕР | 20 | дБ | |||
Оптоволокно | Входной порт | Волокно ПМ (125/250 мкм) | ||||
Выходной порт | Волокно ПМ (125/250 мкм) | |||||
Оптоволоконный интерфейс | ФК/ПК, ФК/АПК или настройка |
Электрические параметры:
Параметр | Символ | Мин | Введите | Макс | Единица |
Рабочая полоса пропускания (-3 дБ) | С21 | 10 | 12 | ГГц | |
Полуволновое напряжение при 50 кГц | ВП | 2.7 | 3 | В | |
Электрические возвратные потери | С11 | -12 | -10 | дБ | |
Входное сопротивление | ЗРФ | 50 | |||
Электрический интерфейс | СМА(ж) |
Предельные параметры:
Параметр | Символ | Единица | Мин | Введите | Макс |
Входная оптическая мощность | Пин, Макс. | дБм | 20 | ||
Входная радиочастотная мощность | дБм | 28 | |||
Рабочая Температура | Вершина | ℃ | -10 | 60 | |
Температура хранения | Тст | ℃ | -40 | 85 | |
Влажность | относительной влажности | % | 5 | 90 |
Информация для заказа:
SCQ | ВЕЧЕРА | 13 | ХХ | ХХ | ХХ |
серия SCQ |
Тип модулятора: PM --- Фазовый модулятор |
Рабочая длина волны: 13 --- 1310 нм |
Рабочая полоса пропускания: 10 --- 10 г |
Входное и выходное волокно: ПМ/ПМ |
Разъем: FA ---FC/APC ФП --- ФК/ПК SP --- указан пользователем |
ПОРТ | Символ | Примечание |
В | Оптический входной порт | PM-волокно (125 мкм/250 мкм) |
Вне | Оптический выходной порт | Вариант с оптоволокном PM и SM |
РФ | РЧ-входной порт | СМА(ж) |
Предвзятость | Порт управления смещением | 1,2 смещения, 34-Н/З |

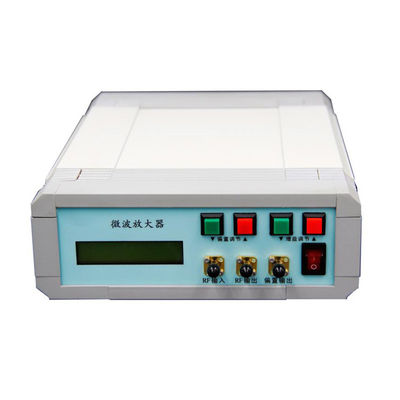

3.1 Драйверы серии SCQ-RF
Широкополосный радиочастотный усилитель SCQ-RF (или драйвер) представляет собой настольный прибор, специально разработанный для высокоскоростного электрооптического модулятора из ниобата лития.Этот прибор может усиливать небольшой уровень высокоскоростного сигнала до более высокого уровня, который может управлять модулятором, тем самым приводя в действие электрооптический модулятор из ниобата лития (LiNbO3), и имеет хорошую неравномерность усиления в широкополосном диапазоне.
Функции:
Высокая полоса пропускания: 10, 20 или 40 ГГц
Переменный коэффициент усиления
Выходной диапазон до 8 В.
Высокая степень интеграции
Легко использовать
Приложения:
Система оптической модуляции 10/20/40G
Система тестирования оптоволокна
Оптоволоконная чувствительная система
Параметры драйвера SCQ-RF-40
Параметр | Единица | Мин | Введите | Макс |
Скорость передачи | Гбит/с | 0,0001 | 44 | |
Диапазон рабочих частот | Гц | 50 тыс. | 40Г | |
Величина выходного напряжения | В | 7 | 8 | 9 |
Получите маржу | В | 0,3 | 0,4 | 0,6 |
Точность регулирования | дБ | 24 | 27 | 35 |
Выходная мощность P1дБ | В | 0,1 | ||
Изменение усиления (пульсация) | дБм | 20 | ||
Время подъема/падения | дБ | ±1,5 | ||
Дополнительный джиттер | пс | 8 | 12 | |
Входное/выходное сопротивление | пс | 0,42 | ||
Амплитуда входного напряжения | | - | 50 | - |
Коэффициент стоячей волны входного напряжения КСВН (от 75 тыс. до 10 ГГц) |
1,6:1 | 2,25:1 | ||
Коэффициент стоячей волны выходного напряжения КСВН | 2:1 | 3:1 | ||
Граничные размеры (Д х Ш х В) | мм | 270 х 200 х 70 | ||
Рабочее напряжение | В | АС 220 | ||
радиочастотный интерфейс | В(ф)-В(ф) |
Предельные условия
Параметр | Единица | Мин | Введите | Макс |
Амплитуда входного напряжения | В | 1 | ||
Рабочая температура | ºС | -10 | 60 | |
Температура хранения и температура | ºС | -40 | 85 | |
Влажность | % | 5 | 90 |
Глазковая диаграмма
Информация для заказа:
SCQ | РФ | ХХ | ХХ | Икс |
Драйверы серии SCQ | РЧ усилитель |
Операционная скорость: 10 --- 10 Гбит/с 20 --- 20 Гбит/с 40 --- 40 Гбит/с |
Выходная характеристика: Пустой --- Стандартный HO --- Выход высокого напряжения RZ --- усиление сигнала RZ |
След: D --- Модель стола |

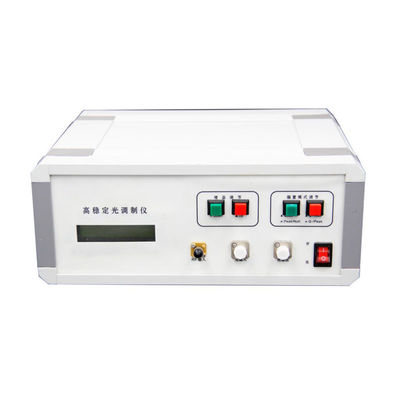

3.2 Контроллер смещения MZM
Контроллер смещения специально разработан для модуляторов Маха-Цендера, чтобы обеспечить стабильное рабочее состояние в различных рабочих средах.Благодаря полностью цифровому методу обработки сигналов контроллер может обеспечить очень стабильную работу.Контроллер подает низкочастотный сигнал дизеринга с малой амплитудой вместе с напряжением смещения в модулятор.Он продолжает считывать выходной сигнал модулятора и определяет состояние напряжения смещения и связанную с ним ошибку.После этого будет приложено новое напряжение смещения в соответствии с предыдущим измерением.Таким образом, модулятор гарантированно работает при правильном напряжении смещения.
Функции:
Управление напряжением смещения по пиковому/нулевому значению/Q+/Q−
Контроль напряжения смещения в произвольной точке
Сверхточное управление: (1) максимальный коэффициент затухания 50 дБ в нулевом режиме;(2) Точность ±0,5◦ на модах Q+ и Q−.
Низкая амплитуда дизеринга: (1) 0,1% Vπ в режиме NULL и режиме PEAK;(2) 2% Vπ в режиме Q+ и режиме Q−.
Высокая стабильность: с полностью цифровой реализацией
Низкий профиль: 40 мм (Ш) × 30 мм (Г) × 10 мм (В)
Простота в использовании: (1) Ручное управление с помощью мини-перемычки;(2) Гибкие операции OEM через MCU UART2.
Два различных режима подачи напряжения смещения: (1) автоматическое управление смещением;(2) Определяемое пользователем напряжение смещения
Приложение:
LiNbO3 и другие модуляторы MZ
Цифровой НРЗ, РЗ
Импульсные приложения
Система рассеяния Бриллюэна и другие оптические датчики
Передатчик кабельного телевидения
Информация для заказа
Номер детали: SCQ-RF-BC
Примечание: (1) Максимальный коэффициент затухания зависит от максимального коэффициента затухания модулятора и не может превышать его.(2) Работа UART доступна только в некоторых версиях контроллера.
Производительность:
Максимальный коэффициент вымирания постоянного тока:
В этом эксперименте в систему не подавались радиочастотные сигналы.Было измерено чистое затухание постоянного тока.
(1) На рисунке 3 показана оптическая мощность выходного сигнала модулятора, когда модулятор контролируется в пиковой точке.На диаграмме показано 3,71 дБм.
(2) На рисунке 4 показана оптическая мощность на выходе модулятора, когда модулятор управляется в нулевой точке.На диаграмме показано -46,73 дБм.В реальном эксперименте значение варьируется в пределах -47 дБм;и -46,73 — стабильное значение.
(3) Таким образом, измеренный стабильный коэффициент затухания постоянного тока составляет 50,4 дБ.
Требования для высокого коэффициента вымирания:
(1) Системный модулятор должен иметь высокий коэффициент затухания.Характеристики системного модулятора определяют максимальный коэффициент затухания, который может быть достигнут.
(2) Необходимо учитывать поляризацию входного света модулятора.Модуляторы чувствительны к поляризации.Правильная поляризация может улучшить коэффициент затухания более чем на 10 дБ.В лабораторных экспериментах обычно необходим контроллер поляризации.
(3) Правильные контроллеры смещения.В нашем эксперименте по коэффициенту затухания постоянного тока был достигнут коэффициент затухания 50,4 дБ.Хотя в паспорте производителя модулятора указано только 40 дБ.Причина этого улучшения в том, что некоторые модуляторы дрейфуют очень быстро.Наши контроллеры смещения SCQ-RF-BC-ANY обновляют напряжение смещения каждую 1 секунду, чтобы обеспечить быстрый отклик.
Технические характеристики:
Параметр | Мин | Введите | Макс | Единица | Условия |
Контроль производительности | |||||
Коэффициент вымирания | МЕР 1 | 50 | дБ | ||
ОГО2 | −55 | −65 | −70 | дБн | Амплитуда дизеринга: 2%Vπ |
Время стабилизации | 4 | с | Точки отслеживания: Null и Peak | ||
Время стабилизации | 10 | с | Точки отслеживания: Q+ и Q- | ||
Электрический | |||||
Положительное напряжение питания | +14,5 | +15 | +15,5 | В | |
Положительный ток мощности | 20 | 30 | мА | ||
Отрицательное напряжение питания | -15,5 | -15 | -14,5 | В | |
Отрицательный ток мощности | 2 | 4 | мА | ||
Диапазон выходного напряжения | -9,57 | +9,85 | В | ||
Точность выходного напряжения | 346 | мкВ | |||
Частота дизеринга | 999,95 | 1000 | 1000.05 | Гц | Версия: сигнал дизеринга 1 кГц |
Амплитуда дизеринга | 0,1%Вπ | В | Точки отслеживания: Null и Peak | ||
Амплитуда дизеринга | 2%Вπ | В | Точки отслеживания: Q+ и Q- | ||
Входная оптическая мощность3 | -30 | -5 | дБм | ||
Входная длина волны | 780 | 2000 г. | нм |
1 MER относится к коэффициенту затухания модулятора.Достигнутый коэффициент затухания обычно равен коэффициенту затухания модулятора, указанному в его технических характеристиках.
2 КСО относится к составному второму порядку.Для правильного измерения CSO необходимо обеспечить линейное качество радиочастотного сигнала, модуляторов и приемников.
обеспечено.Кроме того, показания CSO системы могут различаться при работе на разных радиочастотах.
3 Обратите внимание, что входная оптическая мощность не соответствует оптической мощности в выбранной точке смещения.Это относится к максимальной оптической мощности, которую модулятор может экспортировать в контроллер, когда напряжение смещения находится в диапазоне от –Vπ до +Vπ.
Группа | Операция | Объяснение |
Фотодиод1 | PD: Подключите катод фотодиода MZM. | Обеспечить обратную связь по фототоку |
GND: Подключите анод фотодиода MZM. | ||
Власть | Источник питания для контроллера смещения | V-: подключает отрицательный электрод |
V+: соединяет положительный электрод | ||
Средний зонд: соединяет заземляющий электрод. | ||
Перезагрузить | Вставьте перемычку и вытащите через 1 секунду. | Сброс контроллера |
Выбор режима | Вставьте или вытащите перемычку | нет перемычки: нулевой режим;с перемычкой: режим Quad |
Полярный выбор2 | Вставьте или вытащите перемычку | без перемычки: положительная полярность;с перемычкой: отрицательная полярность |
Напряжение смещения | Подключитесь к порту напряжения смещения MZM | OUT и GND обеспечивают напряжение смещения для модулятора. |
ВЕЛ | Постоянно включен | Работа в стабильном состоянии |
Вкл.-выкл. или выкл. каждые 0,2 с. | Обработка данных и поиск контрольной точки | |
Вкл-выкл или выкл-вкл каждые 1 с | Входная оптическая мощность слишком слабая | |
Вкл.-выкл. или выкл. каждые 3 с. | Входная оптическая мощность слишком велика | |
УАРТ | Управление контроллером через UART | 3.3: опорное напряжение 3,3 В |
Земля: Земля | ||
RX: прием контроллера | ||
TX: передача контроллера | ||
Выбор управления | Вставьте или вытащите перемычку | без перемычки: управление перемычкой;с перемычкой: управление UART |
1 Некоторые модуляторы MZ имеют внутренние фотодиоды.При настройке контроллера следует выбирать между использованием фотодиода контроллера или использованием внутреннего фотодиода модулятора.Рекомендуется использовать фотодиод контроллера для лабораторных экспериментов по двум причинам.Во-первых, фотодиод контроллера обеспечивает качество.Во-вторых, легче регулировать интенсивность входного света.Примечание. При использовании внутреннего фотодиода модулятора убедитесь, что выходной ток фотодиода строго пропорционален входной мощности.
2 Полярный контакт используется для переключения контрольной точки между пиком и нулем в режиме управления нулем (определяется контактом выбора режима) или Quad+ и Quad- в режиме управления Quad.Если перемычка полярного контакта не вставлена, контрольная точка будет нулевой в режиме Null или Quad+ в режиме Quad.Амплитуда радиочастотной системы также будет влиять на контрольную точку.Когда радиочастотный сигнал отсутствует или амплитуда радиочастотного сигнала мала, контроллер может зафиксировать рабочую точку на правильной точке, выбранной перемычкой MS и PLR.Когда амплитуда радиочастотного сигнала превышает определенный порог, полярность системы будет изменена, в этом случае заголовок PLR должен находиться в противоположном состоянии, т.е. перемычка должна быть вставлена, если ее нет, или вытащена, если она вставлена.
Типичное применение:
Контроллер прост в использовании следующим образом:
Шаг 1.Подключите 1% порт соединителя к фотодиоду контроллера.
Шаг 2.Подключите выход напряжения смещения контроллера (через SMA или 2-контактный разъем 2,54 мм) к порту смещения модулятора.
Шаг 3.Обеспечьте контроллер напряжением +15 В и -15 В постоянного тока.
Шаг4.Перезагрузите контроллер и он начнет работать.
ПРИМЕЧАНИЕ.Перед перезагрузкой контроллера убедитесь, что радиочастотный сигнал всей системы включен.
Контактное лицо: Steven
Телефон: +86 15671598018
Факс: 86-027-51858989
