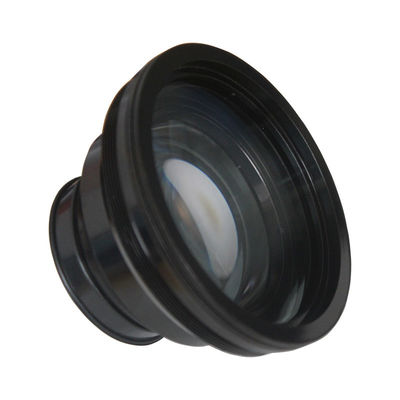

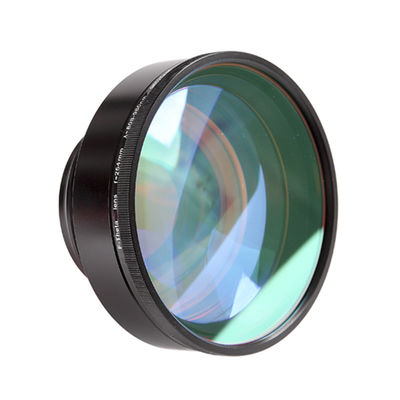

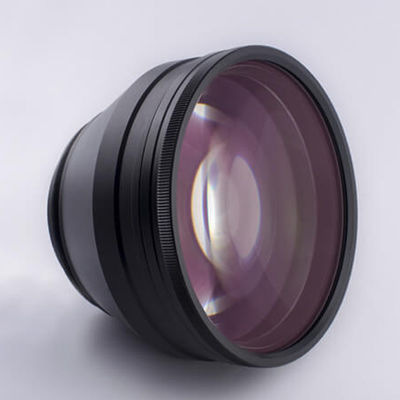

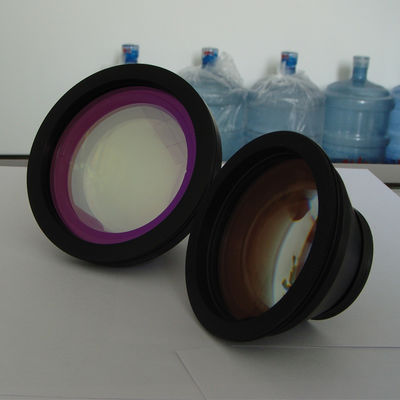

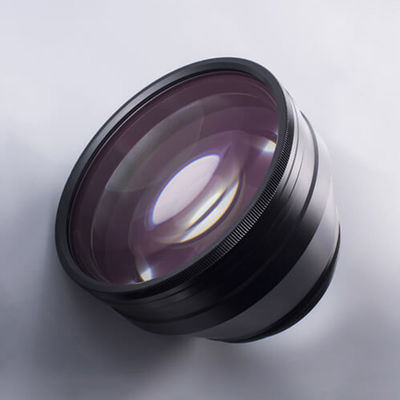

Телецентрические линзы F-Theta 532 нм / линза сканирования 515 - Линза F-Theta 540 нм / плавленый кварц

Большие изображения : Телецентрические линзы F-Theta 532 нм / линза сканирования 515 - Линза F-Theta 540 нм / плавленый кварц

Подробная информация о продукте:

Фирменное наименование:	Sintec Optronics

Оплата и доставка Условия:

Время доставки:	5-7days
Условия оплаты:	Т/Т через банк

контакт

Телецентрические линзы F-Theta 532 нм / линза сканирования 515 - Линза F-Theta 540 нм / плавленый кварц

описание

Выделить:

Ф-тета линзы

532 нм F-Theta линзы

Объектив развертки

Линза F-Theta 532 нм/сканирующая линза, линза F-theta 515-540 нм/плавленый кварц

f-theta lens

Описание линз f-theta серии STY:STY-xxxx-yyy-zzz-дд-А

STY --- Лазерные линзы f-theta серии STY
xxxx — длина волны лазера, 1064 означает 1064 нм, 10,6 означает 10,6 мкм.
гг---- поле отметки (поле сканирования), гггг х гггг мм
zzz---- эффективное фокусное расстояние в мм
dd------ входной зрачок (допустимый максимальный диаметр входного лазерного луча) в мм (опция)
А ------ другие

Примечание: (1) Линза f-theta состоит из 3 линз и одного защитного окна/стекла.Покрытие представляет собой диэлектрический слой.Пропускание составляет >99% на длине волны 1064 нм.Две стороны защитного стекла имеют просветляющее покрытие длиной волны 1064 нм.

(2) В следующих таблицах используются следующие сокращения: FL означает эффективное фокусное расстояние;EP означает макс.диаметр входного луча;SAR означает зону сканирования, AS означает диафрагму;WD означает рабочее расстояние;ОД означает макс.наружный диаметр;MT означает монтажную резьбу, fs означает плавленый кварц, SA означает макс.полный угол диагонального сканирования;L2 (a1) означает рекомендуемое расстояние между зеркалами;a2 означает 2-е зеркало до фланца, L1 означает расстояние от 2-го зеркала до сканирующей линзы, SL означает длину сканирования, Длина означает общую длину сканирующей линзы, WC означает водяное охлаждение.

(1) Сканирующие линзы серии STY 532 нм (линзы F-theta)

Телецентрические линзы F-Theta 532 нм / линза сканирования 515 - Линза F-Theta 540 нм / плавленый кварц 1

Линза F-тета серии STY 515–540 нм (плавленый кварц)

Новая модель	Старая модель	Флорида мм	ВД мм	EP мм	Угол сканирования	Область сканирования мм	ФСД мкм	ОД мм	МТ
СТЙ-Ф-170Р-515-540		170	216,37	10	±26,3°	Φ156/110×110	16,6	109	М85х1
СТЙ-Ф-170-510-550	СТЙ-510-550-100-170	170	221.09	10	±25°	Φ148/100×100	17,5	90	М85х1
СТЙ-Ф-225-510-550	СТЙ-510-550-156-225	225	247,51	18	±28°	Φ220/156×156	12.17	120	М85х1
СТЙ-Ф-255-510-550	СТЙ-510-550-170-255	255	367,81	14	±27,5°	Φ240/170×170	17	120	М85х1
СТЙ-Ф-350-14-510-550	СТЙ-510-550-212-350	350	283,37	14	±23,7°	Φ300/212×212	24,5	122	М85х1
СТЙ-Ф-450-14-510-550	СТЙ-510-550-315-450	450	526,39	14	±28°	Φ445/315×315	31.29	120	М85х1
STY-F-840-20-510-550	СТЙ-510-550-550-840	840	960,17	20	±28°	Φ778/550x550	40,9	120	М85х1
СТЙ-Ф-1150-510-550	СТЙ-510-550-800-1150	1150	1249,47	18	±28°	Φ1131/800x800	40,9	120	М85х1

Объектив F-тета серии STY 532 нм (оптическое стекло))

Новая модель	Старая модель	Флорида мм	ВД мм	EP мм	СА	САР мм	ФСД мкм	ОД мм	МТ
STY-F-63-532	STY-532-35-63	63	58	8	±22 º	Φ50/35x35	7,6	90	М85х1
STY-F-80-532	СТЮ-532-50-80	80	91,6	10	±22 º	Φ70/50X50	12	90	М85х1
СТЙ-Ф-100Б-532	STY-532-58-100-10	100	110,37	10	±25 º	Φ82/58x58	9,7	90	М85х1
СТЙ-Ф-100Р-532	STY-532-58-100-12	100	112,77	12	±25 º	Φ82/58x58	8	90	М85х1
STY-F-120-532	STY-532-74-120	120	132	12	±25 º	Φ105/74x74	10	90	М85х1
STY-F-160-532	STY-532-110-160	160	183,18	12	±28 º	Φ155/110x110	12,8	90	М85х1
STY-F-160-532-58	STY-532-98-160-58	160	186,88	12	±28°	Φ155/110x110	13	90	М85х1
STY-F-165B-532	STY-532-115-165	165	189,89	20	±28°	Φ1162/115x115	8	120	М85х1
STY-F-240B-532	STY-532-145-237	237	252,31	20	±25°	Φ207/145x145	11.53	120	М85х1
STY-F-254-10LNS-532	STY-532-165-254	254	261,51	14	±28°	Φ235/165x165	16	105	М85х1
STY-F-255-20-532	STY-532-165-255	255	294,0	20	±26°	Φ233/165x165	12,5	120	М85х1
STY-F-280-532	STY-532-200-280	280	283,46	12	±28°	Φ273/200x200	22	90	М85х1
STY-F-290-20-532	STY-532-190-290	290	335,98	20	±26,5°	Φ268/190x190	14.1	120	М85х1
СТЙ-Ф-330Б-532	STY-532-203-330B	330	397,46	14	±25°	Φ287/203x203	22,9	105	М85х1
STY-F-330C-532	STY-532-203-330C	330	388,27	14	±25°	Φ287/203x203	22,9	120	М85х1
STY-F-410-532	STY-532-283-410	410	474	15	±28°	Φ400/283x283	26,6	120	М85х1
STY-F-480-532	STY-532-317-480	480	565	20	±28°	Φ448/317x317	31.15	120	М85х1
STY-F-535B-532	STY-532-370-535B	535	623,67	20	±28°	Φ532/370x370	26.04	125	М85х1
STY-F-600-20-532	STY-532-400-600	600	656,71	20	±27°	Φ565/400x400	29,2	140	М85х1

Объектив F-тета серии STH 532 нм

sth series f-theta lens

Модель	Флорида мм	ВД мм	EP мм	СА Макс	САР мм	ФСД мкм	Зеркала L2/L1 мм	МТ
СТХ-532-70-100-12	100	114,5	12	±28°	70х70	10	16/16	М85х1/М79х1
СТХ-532-110-160-12	160	186	12	±28°	110х110	16	16/16	М85х1/М79х1
СТХ-532-140-210-12	210	234	12	±28°	140x140	21	16/16	М85х1/М79х1
СТХ-532-175-254-12	254	262	12	±28°	175х175	25	16/16	М85х1/М79х1
СТХ-532-230-330-12	330	359	12	±28°	230x230	33	16/16	М85х1/М79х1
СТХ-532-350-500-12	500	540	12	±28°	350x350	50	16/16	М85х1/М79х1

Линзы F-тета серии STW 532 нм

Номер части	ФЛ (мм)	Диаметр (мм)	SAR (мм)	СА	ЭП (мм)	ФСД (мкм)	МТ (мм)	Материал
STW-532-65-120Q	120	155,6	65*65	20°	12	10-15	М85*1	Кварц
СТВ-532-70-100	100	98,98	70*70	±28°	10	17-28	М85*1	Стекло
СТВ-532-70-100Н	100	106,5	70*70	±25°	10	9-11	М85*1	Стекло
СТВ-532-90-120А	120	132,65	90*90	±25°	8	8-13,6	М85*1	Стекло
СТВ-532-90-120Б	120	132,65	90*90	±25°	8	8-13,6	М85*1	Стекло
СТВ-532-90-120Н	120	134,98	90*90	±25°	10	10-10	М85*1	Стекло
STW-532-90-160Q	160	209,61	90*90	25°	14	12-12	М85*1	Кварц
STW-532-100-160Q	160	198,21	100*100	±22°	10	15-21	М85*1	Кварц
STW-532-110-170Q	170	216,7	110*110	±25°	10	20-25	М85*1	Кварц
STW-532-115-165	165	183,5	115*115	±20°	10	17-20	М851/М551	Стекло
СТВ-532-115-165Н	165	190,22	115*115	±25°	10	27,2-29,2	М85*1	Стекло
STW-532-115-170	170	195,4	115*115	±25°	14	20-23	М85*1	Стекло
STW-532-135-200H	200	230,85	135*135	25°	20	10-12	М85*1	Кварц
STW-532-150-254	254	280	150*150	±25°	10	20-22,5	М85*1	Стекло
STW-532-150-254Б	254	293,98	150*150	±24°	10	19-20	М85*1	Стекло
СТВ-532-155-250-В1	250	286,46	155*155	±25°	20	12-17	М85*1	Кварц
STW-532-165-255-D20	255	293,3	165*165	±28°	20	12,3-24,6	М85*1	Стекло
STW-532-165-260Q	260	338,19	155*155	±25°	14	18-26	М95*1	Кварц
STW-532-170-254Q	254	302,61	170*170	±22°	10	23-38	М85*1	Кварц
STW-532-180-254	254	303,3	180*180	±10,6°	10	23-31	М85*1	Стекло
STW-532-195-351-D10	351	390,52	195*195	±22,5°	10	31,2-33,8	М85*1	Стекло
STW-532-255-410	410	450,54	225*225	±22°	14	26,6-29,8	М85*1	Стекло
STW-532-297-420-D15	420	477,75	297*297	±28,5°	15	25-36	М85*1	Стекло
STW-532-355-520	520	599,2	335*335	±25,7°	16	32-35	М102/М85*1	Стекло
СТВ-532-500-700	750	911,2	510*510	±27,7°	16	36,9-38	М85*1	Стекло

Линзы F-тета серии STC 532 нм

Номер части	ФЛ (мм)	Диаметр (мм)	SAR (мм)	ЭП (мм)	МТ (мм)
СТЦ-532-40-65	65	73,5	40*40	10	М85*1
СТЦ-532-70-100	100	114	70*70	12	М85*1
СТЦ-532-110-160	160	180	110*110	12	М85*1
СТЦ-532-150-210	210	232,5	150*150	12	М85*1
СТЦ-532-165-255-20	255	294	165*165	20	М85*1
СТЦ-532-175-254	254	287	175*175	12	М85*1
СТЦ-532-220-330	330	355	220*220	12	М85*1
СТЦ-532-235-330-16	330	354,6	235*235	16	М85*1
СТЦ-532-350-500	500	539	350*350	12	М85*1
СТЦ-532-400-600-20	600	792	400*280	20	М85*1
СТЦ-532-600-960-30	965	1055,5	600*600	30	М112*1

Телецентрическая линза F-тета серии STY 532 нм (плавленый кварц)

Новая модель	Старая модель	Флорида мм	ВД мм	EP мм	СА Макс	SAR, мм (круглый/квадратный)	ФСД мкм	ОД мм	Макс ИА (о)	МТ
СТЙ-Ф-63Т-510-550	СТИТ-510-550-23-63	63	82.10	10	±16°	Φ33/23x23	6.2	90	1	М85х1
STY-F-88T-14-510-550	СТИТ-510-550-37-88	88	100,63	14	±17°	Φ52/37x37	10	120	1,9	М85х1
СТЙ-Ф-100Т-510-550	СТИТ-510-550-54-100	100	142,2	10	±20,7°	Φ76/54x54	13,5	120	0,38	М85х1
STY-F-100T-14-510-55-	СТИТ-510-550-50-100	100	136,4	14	±21°	Φ70,7/50x50	7	120	1.3	М85х1
STY-F-167T-14-510-550	СТИТ-510-550-90-167	167	232,23	14	±21°	Φ127/90x90	11.61	140	3	М85х1

Телецентрическая линза F-тета серии STY 532 нм (оптическое стекло)

Новая модель	Старая модель	Флорида мм	ВД мм	EP мм	Угол сканирования макси	SAR, мм (круглый/квадратный)	ФСД мкм	ОД мм	Макс А (о)	МТ
СТЙ-Ф-100Т-532	СТИТ-532-50-100	100	125.04	15	±21,5°	Φ71/50x50	6,5	120	3.2	М85х1
СТЙ-Ф-110Т-532	СТИТ-532-60-110	110	132,94	15	±21,5°	Φ83/60x60	7.2	120	3.2	М85х1
СТЙ-Ф-170Т-532	СТИТ-532-91-170	170	214,66	14	±21,8°	Φ129/91x91	11,8	140	3	М85х1
СТЙ-Ф-170Т-20-532	СТИТ-532-100-170	170	204,79	20	±24°	Φ141/100X100	8.53	164	4	М102х1

Сканирующие линзы серии STY-WT с длиной волны 532 нм

Номер детали.	ФЛ (мм)	Угол сканирования (±°)	Длина сканирования (мм)	SAR (мм)	ЭП (мм)	Размер фокуса (мкм)	Длина (мм)	Диаметр (мм)	МТ
STY-532-70-100-WT	100	25°	87,0	70х70	14,0	12,0	50,0	100,0	М85х1
STY-532-90-120-WT	120	25°	102,0	90x90	8.0	10,8	38,85	134,0	М85х1
STY-532-100-162-WT	162	23°	132,9	100х100	7.0	-	25,2	183,4	М39/М55
STY-532-115-165-WT	165	20°	163,0	115х115	10,0	18,5	48,0	186,0	М85х1
STY-532-148-233-WT	234	26°	211,0	148x148	10,0	-	55,3	282,0	М85х1
STY-532-150-254-WT	254	25°	220,0	150х150	10,0	21,5	51,0	280,0	М85х1
STY-532-225-410-WT	410	25°	366,0	225x225	15,0	15,0	48,94	443,7	М85х1
STY-532-350-508-WT	508	25°	500,0	350x350	16,0	15,0	57,0	581,0	М85х1
STY-532-510-740-WT	740	20°	721,0	510x510	16,0	18,5	65,0	896,5	М85х1
STY-532-550-768-WT	768	28°	710,0	550x550	16,0	24,0	58,0	839,0	М102х1

(2) Сканирующие линзы серии STS 532 нм (линзы F-theta)

Телецентрические линзы F-Theta 532 нм / линза сканирования 515 - Линза F-Theta 540 нм / плавленый кварц 3

Стандартные линзы ƒ-Theta серии STS с длиной волны 532 нм (плавленый кварц)

номер части стандарт, 532 нм	номер части низкая абсорбция 515-545 нм	Флорида мм	СА ±°	длина сканирования мм	САР мм	EP мм	КАК мм	Длина мм	ОД мм	ВД мм
СТС-3100/121	СТС-3100/292	112,8	26,6	105,1	74x74	5.0	19.2	49,0	89,0	151,5
СТС-3260/121	СТС-3260/292	259,9	25,8	231,0	162x162	10,0	26,0	61,0	105,0	325,4
СТС-1330/121	СТС-1330/292	347,9	24,0	303,5	212x212	14,0	36,0	108,4	122,0	279,0

Стандартные линзы ƒ-Тета серии STS с длиной волны 532 нм (оптическое стекло)

номер части стандарт, 532 нм	Флорида мм	СА	СЛ	САР мм	EP мм	стоп диафрагмы мм	Длина мм	НД, мм	МТ	ВД мм
СТС-0063/121	62,9	19,6	42,5	30x30	7.0	15,0	35,6	59,2	М39/М55	76,0
СТС-0101/121	89,7	25,4	79,4	58x58	6.0	18,0	40,0	90,0	М85х1	97,0
СТС-0163/121	148,0	21,4	111,4	77х77	7.0	20,0	43,3	89,0	М85х1	162,7
СТС-2163/121	148,3	31,2	160,8	114x114	10,0	29,0	66,0	128,0	М85х1	173,4
СТС-0162/121	162,1	23,0	132,8	100х100	7.0	17,4	25,2	59,2	М39/М55	183,4
СТС-3164/121	162,8	30,0	177,7	120х120	10,0	28,0	46,6	106,0	М85х1	186,5
СТС-1254/121	233,5	26,0	210,9	148x148	10,0	24,7	55,3	109,0	М85х1	282,0
СТС-0300/121	278,7	29,0	281,1	200х200	14,0	29,0	78,0	128,0	М85х1	326,4
СТС-0508/121	520,5	25,2	466,9	330x330	16,0	43,0	56,9	127,0	М85х1	594,7
СТС-0825/121	768,6	28,0	781,0	552x552	16,0	33,0	58,0	130,0	М102х1	839,2

Телецентрические ƒ-Тета-линзы серии STS с длиной волны 532 нм (плавленый кварц)

номер части стандарт, 532 нм	номер части низкая абсорбция 515-545 нм	Флорида мм	СА ±°	СЛ мм	САР мм	EP мм	КАК мм	Длина мм	ОД мм	ВД мм
СТС-4031/121	СТС-4031/292	32,2	4.0	8,9	6х6	10,0	16,5	39,8	90,0	28,4
СТС-3046/121	СТС-3046/292	48,1	7,6	9,9	7х7	15,0	26,0	64,9	90,0	60,2
СТС-3050/121	СТС-3050/292	58,5	14,8	29,9	20х20	6.0	21,0	39,8	87,0	79,3
СТС-4010/121	СТС-4010/292	100,0	14,0	49,5	35x35	10,0	30,0	78,7	106,0	130,7
СТС-3161/121	СТС-3161/292	163,9	21,0	126	90x90	10,0	26,6	98,0	122,0	219,0

Телецентрические ƒ-Тета-линзы серии STS с длиной волны 532 нм (оптическое стекло)

номер части стандарт, 532 нм	Флорида мм	СА ±°	СЛ мм	САР мм	EP мм	КАК мм	Длина мм	ОД мм	МТ	ВД мм
СТС-0058/121	53,1	11,8	21,8	15х15	6.0	25,5	40,7	90,0	М85Х1	52,6
СТС-0055/121	59,3	14,0	28,5	20х20	10,0	16,9	58,0	90,0	М85Х1	73,2
СТС-0080/121	77,0	26,6	68,7	49x49	14,0	22,8	83,8	107,0	М85Х1	74,2
СТС-1094/121	88,0	17,4	52,5	36x36	16,0	33,8	66,3	83,0	70.00	107,3
СТС-5100/121	100,1	29,2	97,6	69х69	10,0	30,0	85,5	128,0	М85Х1	127,7
СТС-5165/121	162,7	19,6	109,6	75x75	10,0	53,9	128,5	136,0	М85Х1	194,6
СТС-0141/121	171,0	11,9	70,7	50х50	10,0	98,4	70,6	108,0	М85Х1	198,4
СТС-0200/121	198,5	15,6	107,2	75x75	20,0	111,6	93,9	142,0	ТК133.0	231,9
СТС-0220/121	201,5	29,2	197,1	139x139	10,0	46,0	160,0	265,0	ТК267.0	280,5
СТС-0221/121	201,5	29,2	197,1	139x139	10,0	46,0	176,7	281,0	ТК267.0	265,9

(3) серии STK 515/532 нм F-тета/телецентрические F-тета-линзы

Модель	Флорида (мм)	EP (мм)	САР (мм)	СА (град)	ФСД (хм)	ВД (мм)	Телецентричность	ОД (мм)	Длина (мм)	МТ
СТК-515-28-79	70	14	Φ40/28x28			82,2	<1 о			М85х1
СТК-532-40-110	110	14	Φ57/40X40			149	<2 о			М85х1
СТК-532-80-163	163	10	Φ113/80X80			227	<1,1 о			М85х1
СТК-515-150-350	350	30	150х150	±18	20	464	<7 часов	205	157	М110х1
СТК-515-162-250	250	10	Φ230/162X162			319	<5			М85х1
СТК-532-165-250	250	20	Φ233/165X165			300				М83.5х1
СТК-532-165-255	255	20	Φ255/165x165			272	<16o			М85х1
СТК-532-170-260	260	20	Φ240/170X170			360	<1,5о			М85х1
СТК-532-230-350	350	16	Φ327/230x230			381				М85х1

Если вы не можете найти подходящий объектив f-theta, пожалуйста,скачать форму здесьи отправьте нам заполненную форму по электронной почте.Мы можем изготовить линзы по индивидуальному заказу в соответствии с вашими требованиями.

тег:

Контактное лицо: Steven

Телефон: +86 15671598018

Факс: 86-027-51858989

Другие продукты

Телецентрические линзы F-Theta 532 нм / линза сканирования 515 - Линза F-Theta 540 нм / плавленый кварц

Телецентрические линзы F-Theta 532 нм / линза сканирования 515 - Линза F-Theta 540 нм / плавленый кварц

Телецентрические линзы F-Theta 532 нм / линза сканирования 515 - Линза F-Theta 540 нм / плавленый кварц

Ф-тета линзы

532 нм F-Theta линзы

Объектив развертки

Линза F-Theta 532 нм/сканирующая линза, линза F-theta 515-540 нм/плавленый кварц

(1) Сканирующие линзы серии STY 532 нм (линзы F-theta)

Линза F-тета серии STY 515–540 нм (плавленый кварц)

Объектив F-тета серии STY 532 нм (оптическое стекло))

Объектив F-тета серии STH 532 нм

Линзы F-тета серии STW 532 нм

Линзы F-тета серии STC 532 нм

Телецентрическая линза F-тета серии STY 532 нм (плавленый кварц)

Телецентрическая линза F-тета серии STY 532 нм (оптическое стекло)

Сканирующие линзы серии STY-WT с длиной волны 532 нм

(2) Сканирующие линзы серии STS 532 нм (линзы F-theta)

Стандартные линзы ƒ-Theta серии STS с длиной волны 532 нм (плавленый кварц)

Стандартные линзы ƒ-Тета серии STS с длиной волны 532 нм (оптическое стекло)

Телецентрические ƒ-Тета-линзы серии STS с длиной волны 532 нм (плавленый кварц)

Телецентрические ƒ-Тета-линзы серии STS с длиной волны 532 нм (оптическое стекло)

(3) серии STK 515/532 нм F-тета/телецентрические F-тета-линзы

Оптика и кристаллы DOE,

расширитель луча с увеличением,
