Драйверы лазерных диодов QCW с технологией высокоскоростного микропроцессорного программного управления

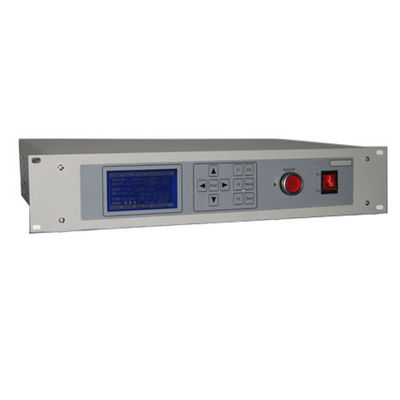

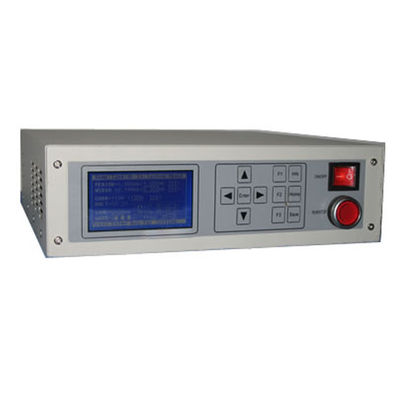

Лазер QCWдрайвер диодаспециально разработан для различных лазерных диодов QCW при компактных размерах и модульности.Он использует новейшие современные силовые электронные устройства, высокоскоростную микропроцессорную (MPU) технологию программного управления и маломощную технологию линейной модуляции (с чрезвычайно низкой пульсацией).Он имеет отличные выходные характеристики по напряжению и току.Отсутствие перерегулирования, отсутствие отдачи, отсутствие перенапряжения и низкий уровень шума при работе.Он имеет совершенные множественные функции защиты и имеет надежную защиту для лазерного диода.Настройка и управление текущими параметрами могут быть выбраны локально и с компьютера (программная настройка).Кроме того, у водителя также есть настройки сигнала тревоги.(например, сигнализация давления воды для защиты от отключения).Драйвер использует графический ЖК-дисплей с точечной матрицей 240x128 или 16-битный цифровой «8-дюймовый» дисплей, простой дисплей режима меню, мембранную кнопку, а также удобный пользовательский интерфейс и функцию диагностики неисправностей.И ТЭО для точного поддержания температуры на элементе Пельтье (ТЭМ) также является опциональным.

Драйвер лазерного диода QCW является отличным выбором для производителей лазерного оборудования и научно-исследовательских институтов.Он может устанавливать параметры температуры независимо, и вы также можете установить температуру на ЖК-дисплее только через последовательную линию для подключения к драйверу лазера.

Функции:

• Идеальная прямоугольная форма выходного импульсного тока;

• Максимальное выходное напряжение 50В (адаптивная нагрузка)

• Адаптивная нагрузка, отображение фактического напряжения в режиме реального времени;

• 0-150A (выходной ток плавно регулируется), выход QCW;

• Частота импульсов 1-2000 Гц (регулируемая).Макс. 5 кГц (когда рабочий цикл = 50%, необходимо настроить);

• Ширина импульса 20-500 мкс (регулируемая) (необходимо настроить, если ширина импульса> 1000 мкс);

• Импульсный рабочий цикл 0-25% (макс.) регулируется. (Необходимо настроить, если рабочий цикл> 25%);

• Локальное и компьютерное управление импульсным током;

• Локальный и компьютерный контроль частоты импульсов;

• Локальный и компьютерный контроль ширины импульса;

• Локальное и компьютерное управление включением/выключением питания;

• Счетчик импульсов со способностью счета 400 миллионов раз, который используется для подсчета выходного импульса (только для моделей Y1 и Y2);

• Высокая скорость, быстро регулируется текущее значение каждого импульса один за другим;

• Выходной сигнал синхронизации задержки с задержкой 0-6000 мкс и размером шага регулировки 1 мкс;

• С входным аварийным сигналом (например, аварийный сигнал давления воды, для защиты от отключения);

• Защита от перегрева, перегрузки по току;

• Высокая стабильность, высокая защита от помех и низкий уровень шума;

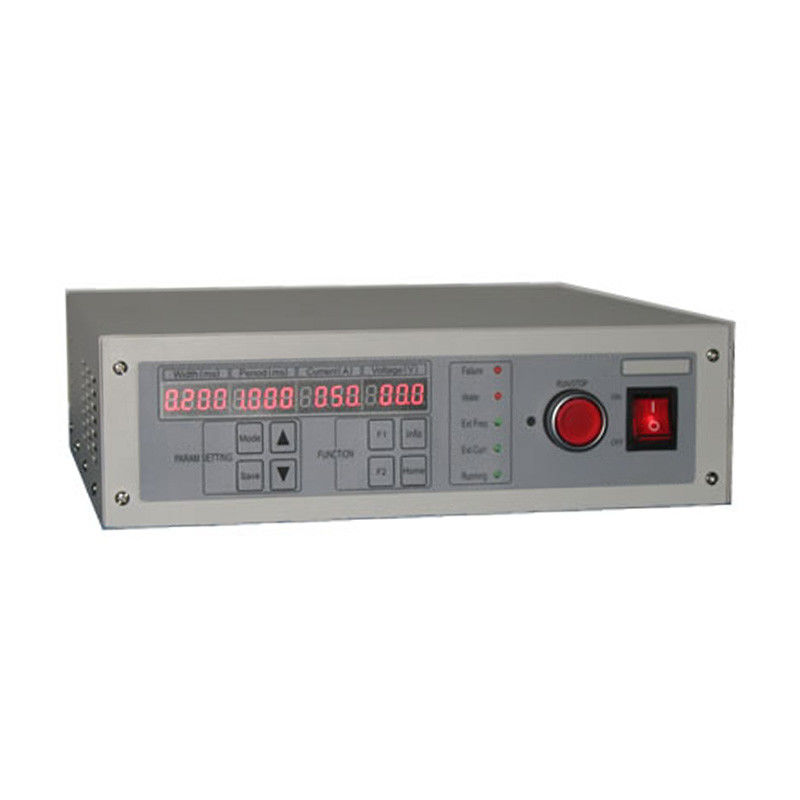

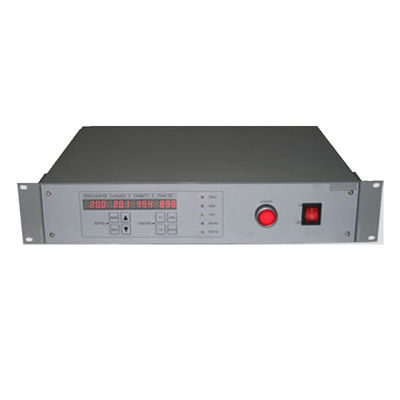

• Графический ЖК-дисплей с точечной матрицей 240x28 или 16-битный цифровой дисплей «8» для отображения установленного тока, фактического тока, напряжения и мощности, простой дисплей меню / режима, мембранная кнопка

• Удобный интерфейс, функция диагностики неисправностей

• Благодаря совершенному программному обеспечению ПИД-регулирования, интеллектуальному бесступенчатому контролю температуры как при нагреве, так и при охлаждении, драйвер лазерного диода TEC является хорошей опцией для повышения производительности лазера и компактного размера для пользователя.

• Мы можем настроить драйвер в соответствии с требованиями заказчика.

Примечания:

• Если вам нужен входной источник питания 110 В переменного тока, сообщите нам об этом при заказе.

• У нас есть драйверы четырех размеров: Ш×Д×В=304×295×88 мм (Y1, S1); Ш×Д×В=425×310×88 мм (Y2, S2);

• Вышеуказанные драйверы являются нашими стандартными моделями.Мы также можем настроить в соответствии с параметрами заказчика.

• Мы можем настроить драйвер с регулируемым предварительным током (он также известен как ток предварительного нагрева, поддерживающий ток, базовый ток).
