Драйверы диодов с контроллерами TEC / Драйверы лазерных диодов без TEC

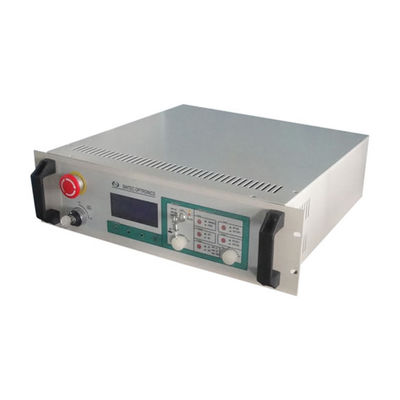

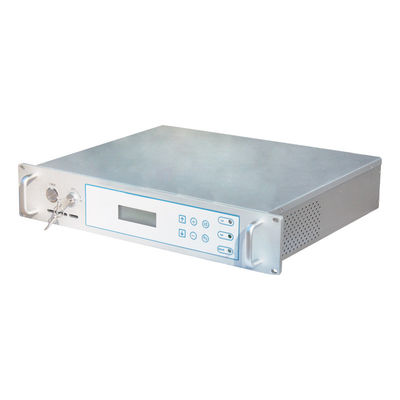

1. Драйверы диодов серии ST-LDDY с контроллерами TEC
Драйверы диодных лазеров серии ST-LDDY с контроллерами TEC предназначены для управления диодными лазерами.Они могут управлять максимум 2 диодами и 4 охладителями TE.Из них 2 охладителя TE используются для охлаждения диодных лазеров и 2 охладителя TE используются для охлаждения кристалла SHG и кристалла THG.Драйверы выполнены в модулях, поэтому заказчик может выбрать модули (выходы драйверов) в соответствии со своими потребностями с меньшей стоимостью и меньшими размерами.
Наши драйверы диодов контактны и надежны.Они идеально подходят для питания диодных лазеров, волоконных лазеров и лазеров DPSS.
Функции:
- Подходит для лазеров с длиной волны 1064, 532 и 355 нм.
- Подходит для управления диодными лазерами DILAS/COHERENT с высоким током при максимальном выходном напряжении 5 В 60 А.
- Подходит для управления диодными лазерами NLIGHT/BWT с высоким напряжением при максимальном выходе 32 В 15 А
- С воздушным охлаждением или водяным охлаждением по умолчанию
- Максимум 4 канала выхода для TE охладителя для охлаждения диодных лазеров и кристаллов
- Выходные параметры регулируемые
- Доступны выходы, такие как ток лазера, GATE и частота повторения импульсов, внутреннее или внешнее управление по выбору
- БЛОКИРОВКА, готовность и сигналы тревоги доступны
- Может управляться через RS232, нажатием кнопки или программным обеспечением для маркировки
Приложения:
- DPSS-лазеры
- Волоконные лазеры
- Диодные лазеры
- Источники постоянного тока
Технические характеристики:
| 4-канальное управление TEC |
Используйте NTC с температурной стабильностью ±0,01 °C
2-направленное управление (охлаждение или обогрев) |
| Темп1 |
2-направленный выход 12 В / 10 А с точностью ± 0,01 ° C, используется для управления диодным лазером |
| Темп2 |
2-направленный выход 12 В / 10 А с точностью ± 0,01 ° C, используется для управления вторым диодным лазером или для контроля температуры кристалла лазера, если в системе нет водяного охлаждения. |
| Темп3 |
2-направленный выход 5 В / 3 А с точностью ± 0,01 ° C, используемый для контроля температуры кристалла |
| Темп4 |
2-направленный выход 5 В / 3 А с точностью ± 0,01 ° C, используемый для контроля температуры кристалла |
| LD драйверы |
2-канальные выходы, каждый с макс.5 В и 0-60 Регулируемый или выход с макс.32 В и 0-16 А, регулируемые для управления диодами.
КПД>85%, пульсация тока<10мА, пульсация напряжения<15мВ.
Фиксированное напряжение, защита от перегрузки по току и перенапряжения.
Защита от пониженного напряжения.
Поддержка внешнего управления включением и текущего контроля. |
| AOM/Q-переключатель управления |
Внутренний ШИМ с частотой 1000Гц-300000Гц, шаг 1000Гц.
Ширина импульса 100 нс - 30 мкс регулируется.
Выбор внутреннего/внешнего управления.
Температурная сигнализация. |
| Вариант |
Драйвер AOM/Q-switch (41MHz, 80MHz), управление через RS232 |
| Модель детали |
СТ-LDDY1015 |
СТ-LDDY1515 |
СТ-LDDY2415 |
СТ-LDDY2815 |
СТ-LDDY3215 |
| Входное напряжение (В переменного тока) |
220±15% |
220±15% |
220±15% |
220±15% |
220±15% |
| № управления ТЭО |
1-4 |
1-4 |
1-4 |
1-4 |
1-4 |
| Точность температуры |
±0,01 °С |
| Диапазон регулирования температуры |
5°С-50°С |
| Датчик температуры |
NTC (10K при 25 °C) |
| Первый выход на ЛД |
15А/10В |
15А/15В |
15А/24В |
15А/28В |
15А/32В |
| Второй выход на ЛД |
15А/10В |
15А/15В |
15А/24В |
15А/28В |
15А/32В |
| частота ШИМ |
1-500 кГц |
1-500 кГц |
1-500 кГц |
1-500 кГц |
1-500 кГц |
| Измерение |
Ш×Д×В＝483×308×88мм |
| Масса |
2 кг |
Примечание: вышеуказанные продукты подходят для управления всеми диодными лазерами с высоким напряжением при максимальном выходе 32 В 15 А.
| Модель детали |
СТ-LDDY0515 |
СТ-LDDY0530 |
СТ-LDDY0540 |
СТ-LDDY0550 |
СТ-LDDY0560 |
| Входное напряжение (В переменного тока) |
220±15% |
220±15% |
220±15% |
220±15% |
220±15% |
| № управления ТЭО |
1-4 |
1-4 |
1-4 |
1-4 |
1-4 |
| Точность температуры |
±0,01 °С |
| Диапазон регулирования температуры |
5°С~50°С |
| Датчик температуры |
NTC (10K при 25 °C) |
| Первый выход на ЛД |
15А/5В |
30А/5В |
40А/5В |
50А/5В |
60А/5В |
| Второй выход на ЛД |
15А/5В |
30А/5В |
40А/5В |
50А/5В |
60А/5В |
| частота ШИМ |
1-500 кГц |
1-500 кГц |
1-500 кГц |
1-500 кГц |
1-500 кГц |
| Измерение |
Ш×Д×В＝483×308×88мм |
| Масса |
2 кг |
Примечание: подходит для управления всеми диодными лазерами с высоким током при максимальной мощности 5 В 60 А.
Предложения:
- Для лазеров DPSS выберите номера управления диодами и охлаждения TEC в соответствии с номерами, используемыми в лазерах.
- Для мощных DPSS-лазеров с длиной волны 1064 нм нет необходимости использовать элементы управления TEC, поскольку в лазерной системе имеется водяное охлаждение.Диодный лазер и лазерный кристалл будут охлаждаться за счет теплопроводности основания, которое охлаждается водой.Для лазеров DPSS с длиной волны 532 нм требуется только TEMP3.Для лазеров DPSS с длиной волны 355 нм необходимы TEMP3 и TEMP4.
- Выходы по умолчанию: 1 набор диодных лазерных драйверов.Другие варианты.
- В целом, водяное охлаждение лучше, чем воздушное для лазеров DPSS.Если в системе нет водяного охлаждения, для охлаждения лазерного кристалла часто используется ТЭМ2.
2. Драйверы лазерных диодов серии LDD без TEC

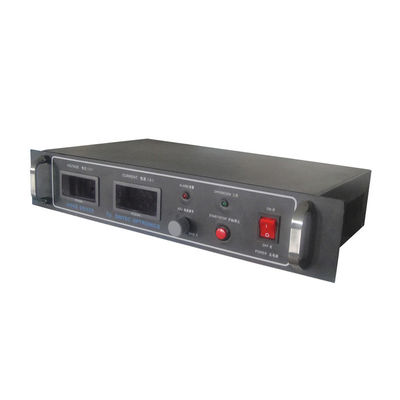

Драйвер лазерного диода ST-LDD-AAVV представляет собой высоковольтный драйвер лазерного диода без термоэлектрического контроллера охлаждения.Предусмотрены контроль тока, подавление переходных процессов, защита от перегрева, защита от короткого замыкания и ограничение по току.2 цифровых индикатора показывают выходной ток и выходное напряжение.Драйвер в основном используется для управления диодными модулями.
Технические характеристики:
- Модель: ST-LDD-AAVV
- Драйверы лазерных диодов серии ST-LDD-ST
- AA-максимальный выходной ток (А).Выходной ток плавно регулируется.
- VV-максимальное выходное напряжение (В).Выходное напряжение определяется током и сопротивлением диода.
- Входное напряжение: 220 В переменного тока, +/-15%
- Шум напряжения: <0,1% pp
- Текущий шум: < = 50 мА
- Нестабильность: <0,1%
- Размер: 482×88x260 мм
- Вес нетто: 6,5 кг
Примечание:
Чтобы выбрать драйвер, вы можете сначала определить выходное напряжение, а затем определить максимальную выходную мощность.Максимальный выходной ток будет равен максимальной мощности, деленной на выходное напряжение.
Типичные драйверы диодов:
| номер части |
СТ-LDD3012 |
СТ-LDD3024 |
СТ-LDD6024 |
СТ-LDD6060 |
СТ-LDD30120 |
СТ-LDD60120 |
| Выходной ток |
0-30А |
0-30А |
0-60А |
0-60А |
0-30А |
0-60А |
| Выходное напряжение |
0-12В |
0-24В |
0-24В |
0-60В |
0-120В |
0-120В |
| Входное напряжение |
220 В переменного тока |
220 В переменного тока |
220 В переменного тока |
380 В переменного тока |
220 В переменного тока |
220 В переменного тока |
3. Драйверы диодов серии ST-LDDJ

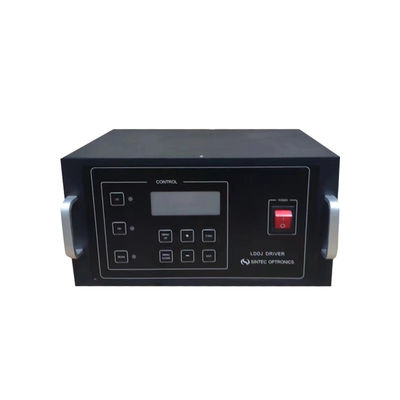

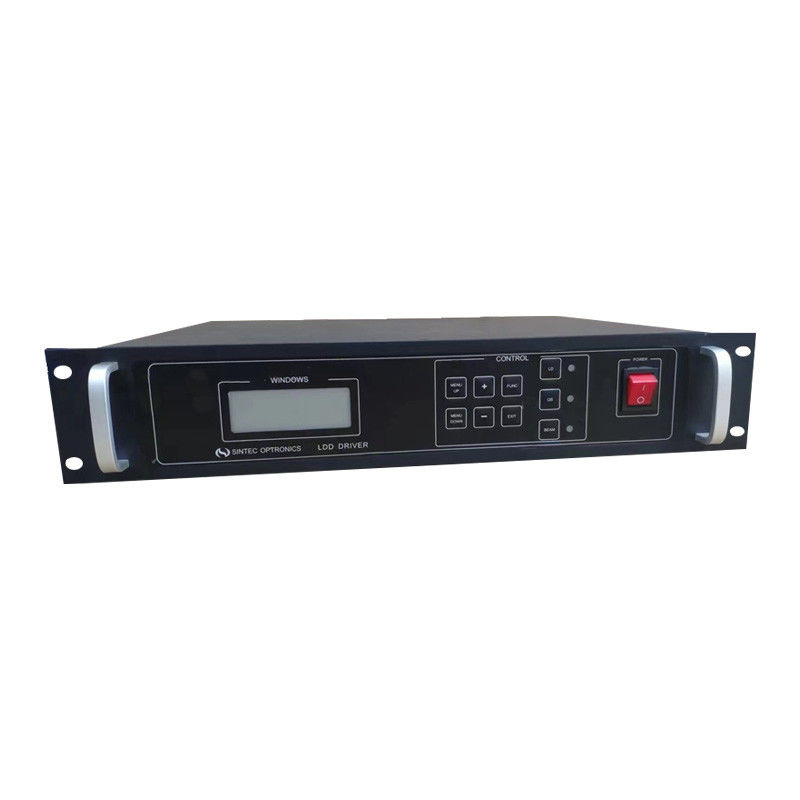

Драйверы диодов серии ST-LDDJ представляют собой комплексные системы, состоящие из системного контроллера, драйвера диодов и контроллера TEC.Драйверы диодов имеют два типа внешнего вида: 19-дюймовые OEM-драйверы и настольные драйверы.Пользователи могут интегрировать наши драйверы в свои системы или просто индивидуально использовать в лаборатории.Наши драйверы могут управлять одним лазерным диодом и одним кулером TEC.
Функции:
- OEM 19-дюймовые драйверы имеют размер 2U и входное напряжение 220 В переменного тока, 50 Гц.
- Поддержка одного диода и одного кулера TEC
- Выходной ток плавно регулируется, а напряжение самоадаптируется
- Порт RS232 для связи с ПК с нашим программным обеспечением STXFMate
- БЛОКИРОВКА и температурная защита
- Выходной ток можно контролировать изнутри или снаружи
- Дополнительный выход ШИМ-модуляции
Стандартные модели:
| Номер части |
Выход (макс.) |
Макс.выходная мощность, Вт |
Примечания |
| ST-LDDJ-3A24V-TECz-OEM |
3А24В |
60 |
|
| СТ-LDDJ-10A3V-TECz-OEM |
10А3В |
30 |
|
| ST-LDDJ-5A24V-TECz-OEM |
5А24В |
100 |
|
| ST-LDDJ-15A22V-TECz-OEM |
15А22В |
330 |
|
| СТ-LDDJ-15A30V-TECz-OEM |
15А30В |
420 |
|
| ST-LDDJ-15A34V-TECz-OEM |
15А34В |
500 |
|
| ST-LDDJ-25A24V-TECz-OEM |
25А24В |
550 |
|
| ST-LDDJ-20A32V-TECz-OEM |
20А32В |
550 |
|
| ST-LDDJ-15A48V-TECz-OEM |
15А48В |
650 |
|
| СТ-LDDJ-15A60V-TECz-OEM |
15А60В |
825 |
|
| ST-LDDJ-15A72V-TECz-OEM |
15А72В |
1000 |
|
| СТ-LDDJ-60A5V-TECz-OEM |
60А5В |
300 |
|
| СТ-LDDJ-100A5V-TECz-OEM |
100А5В |
500 |
|
| ST-LDDJ-60A24V-TECz-OEM |
60А24В |
1320 |
|
| ST-LDDJ-60A32V-TECz-OEM |
60А32В |
1800 |
|
| ST-LDDJ-50A36V-TECz-OEM |
50А36В |
1800 |
|
| ST-LDDJ-40A48V-TECz-OEM |
40А48В |
1800 |
|
| СТ-LDDJ-30A60V-TECz-OEM |
30А60В |
1800 |
|
| СТ-LDDJ-2A2V-TECz-OEM |
15А24В |
|
|
| СТ-LDDJ-2A2V-TECz-OEM |
2А2В |
|
DFB-лазер |
| ST-LDDJ-3A4.5V-TECz-OEM |
3А4.5В |
|
DFB/TO лазер |
Примечание: номер детали: ST-LDDJ-xxAyyV-TECx-OEM, выходная мощность макс.ток xxA, самоадаптирующееся напряжение 0-yyV, TECz — это номер детали TEC, а z — нумерация (см. следующую таблицу. OEM — это OEM-драйверы 19 дюймов, а отсутствие OEM означает настольные драйверы.
| ТЕХ П/Н |
Стабильность температуры |
Вождение TEC (макс.) |
Функции |
| ТИК |
0,01 |
10А@24В /12А@12В |
Общее использование, NTC |
| ТЕС2 |
0,01 |
10А@24В /12А@12В |
PT100 |
| ТЕС3 |
0,01 |
10А@24В /12А@12В |
PT1000 |
| ТЕС4 |
0,01 |
18А@24В /24А@12В |
Общее использование |
| ТЕС5 |
0,01 |
18А@24В /24А@12В |
PT100 |
| ТЕС6 |
0,01 |
18А@24В /24А@12В |
PT1000 |
| TEC7 |
0,01 |
10А@24В /12А@12В |
СВ компактный |
| ТЕС8 |
0,01 |
10А@24В /12А@12В |
PT100 |
| ТЕС9 |
0,01 |
10А@24В /12А@12В |
PT1000 |
| ТЕК10 |
0,1 |
12А@24В /15А@12В |
ЧПУ упрощенный |
| TEC11 |
0,01 |
4,5 В 2,5 А |
Для малых ТЭЦ |
| TEC12 |
0,01 |
4,5В3А |
Для малых ТТЭК |
| TEC13 |
0,01 |
4,5В3А |
SA компактный |
| TEC14 |
0,001 |
4,4 В 2,8 А |
Аналоговый ПИД, более быстрый, DFB/TO |
Примечание: 1) По умолчанию используется датчик температуры 10k NTC.2) Мы не поставляем охладители TEC, и клиент может купить их на местном рынке.
