Диодные драйверы для монтажа на ПКБ/диодная лазерная панель управления/диодная панель управления/диодный драйвер TEC

Диодный лазерный драйвер серии STXF для PCB-печатков представляет собой индивидуальный модуль OEM, предназначенный для управления лазерными диодами. Он в основном включает в себя диодную лазерную панель управления / модуль,Диодная лазерная панель/модуль управления и панель/модуль управления температуройНаши пользователи могут объединить эти три модуля, чтобы сформировать полное диодное лазерное питание.

1Диодная лазерная панель управления

Диодная лазерная панель управления поддерживает 1 канал диодного лазерного привода (LD) и 1 канал панели контроля температуры, изготовленной нашей компанией.в дополнение к установке и просмотра текущего и управления выходом текущего, он также имеет функции внешнего управления током и может быть подключен к 1 каналу панели контроля температуры, изготовленной нашей компанией (может быть подключен или нет) и другие функции.Вы можете интегрировать эту доску вместе с LD борту управления и борту управления температурой, чтобы сформировать полную диодную лазерную систему питанияДисплейную панель легко интегрировать и можно установить непосредственно на панели 2U шасси.

Особенности:

• Он может быть легко установлен на панели оборудования клиента в минимум 2U шасси
• STXF-CDM поддерживает 1-канальную STXF серии LD борту управления и 1-канальную STXF серии борту управления температурой (TEC-охладитель), а STXF-DPSL поддерживает максимум 2-канальные STXF серии LD борты управления и максимум.4-канальные панели управления температурой серии STXF (охладитель TEC)
• Он имеет температурную блокировку через панель управления температурой
• Он имеет протокол связи и может быть подключен к компьютеру и контролируется компьютерным программным обеспечением
• Он имеет интерфейс INTERLOCK
• Текущий внутренний и внешний контроль
• Опциональный выход модуляции PWM
• Может подаваться напрямую с панели управления LD или панели управления температурой, не требуется независимого источника питания
• Он подходит для использования с нашим ПК программного обеспечения STXF-Mate

Применение:

• Управляющая панель управления LD и панель управления температурой
• Главная панель управления диодного лазера

Основные технические параметры:

• Требуемая входная мощность: 5VDC +/- 5% (может подаваться напрямую с панели управления LD или подключаться к интерфейсу IDC с 6-упорным приводом для получения питания с панели управления температурой,или может питаться отдельным 5VDC)
• Необходимый максимальный ток: 0,1 А
• Поддерживающая ЛД бортов: серии STXF ЛД бортов
• Поддерживающая панель контроля температуры: панель контроля температуры серии STXF
• Выходная модуляция PWM: 0,04-500 кГц
• Рабочий цикл: 0,1-100%
• Рабочая температура окружающей среды: -40 - +60 градусов
• Температура окружающей среды хранения: -40 - +70 градусов
• Влажность рабочей среды: 0-95%
• Размеры: 70 мм*39 мм, высота 22 мм (9 мм над доской, 1,5 мм толщиной, 11,5 мм ниже доски)

Информация о заказе:

• Наименование изделия: диодная лазерная панель управления
• Номер изделия: STXF-CDM-P (-P означает с черной панелью, или нет -P означает отсутствие панели);Или STXF-DPSL-P (-P означает, что дисплей и плата PCB разделены, а нет -P означает, что они интегрированы вместе.)
• Например: STXF-CDM, STXF-CDM-P

Электрические соединения:

Вы просто напрямую соедините эту доску и LD борту управления от P до P через интерфейс 6PIN.

2Диодная лазерная панель управления

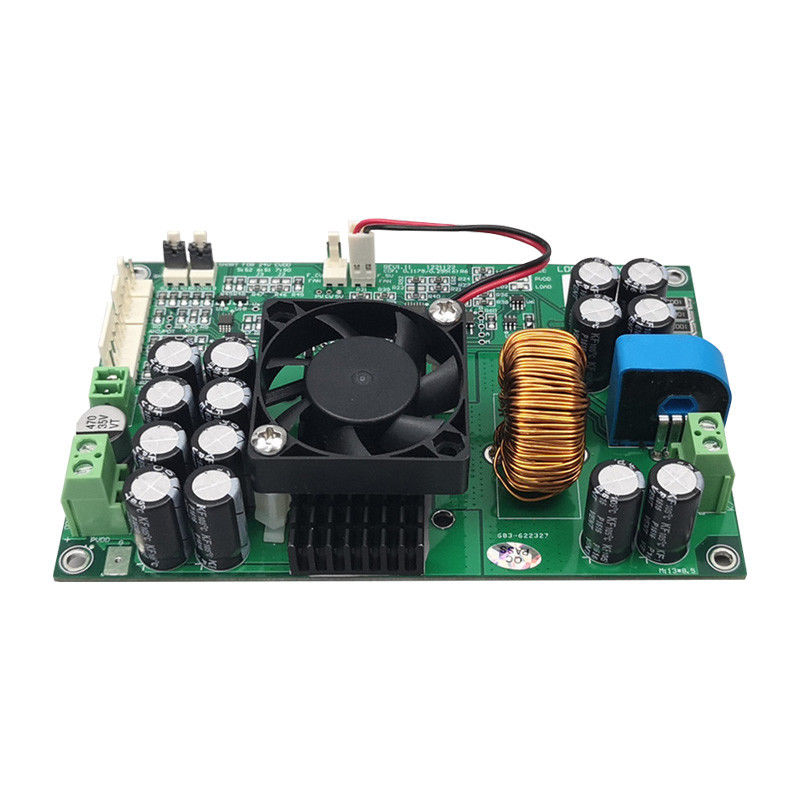

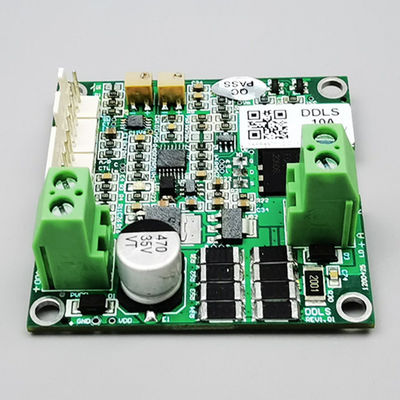

Подробности о диодной панели управления лазером STXF-LDDH-xxAyyV-M:

STXF-LDDH лазерная диодная панель управления (также называемая панелью лазерного питания, панелью источника постоянного тока) - это новый высокотехнологичный продукт, настройка на уровне чипа и инновационный дизайн.Он особенно подходит в качестве источника питания для высоковольтных и низкоточных лазерных диодовБлагодаря конструкции с одной панелью, его особенно легко интегрировать в продукты с лазерным диодом.оптические волокна и другие типы лазеров, требующих диодного лазерного насоса или источникаПоэтому он идеально подходит для различных применений, таких как диодная лазерная сварка, маркировка и волоконный лазер и т.д.

Особенности:

• Напряжение нагрузки до 70 В
• Ток нагрузки до 15 А
• Адаптация напряжения нагрузки
• Высокая скорость, поднимающийся и падающий край <= 1 мс
• Высокая эффективность, охлаждение воздухом
• Два аналоговых канала являются необязательными (внутреннее и внешнее управление, один из которых является медленным интерфейсом, который может быть подключен к аналогу или потенциометру)
• Переключатель каналов является высокоскоростным аналоговым переключателем, который может реализовать модуляционную функцию
• Отдельное питание для управления и управления
• Компактный дизайн для легкой интеграции

Рекомендуемые применения:

• Лазеры DPSS твердого состояния с конечным или боковым насосом
• Диодный лазер
• Лазерные волокна
• Продукты, которые требуют постоянного источника тока для постоянного тока или импульсных приложений (например: испытания диодного лазера, испытания светодиодных диодов, излучающих свет)
• Приложения, такие как сварка, маркировка, нагрев, испытание продукции и т.д.

Основные технические параметры:

• Модель: STXF-LDDH-xxAyyV-MV (xx/yy выбирается заказчиком в соответствии с требованиями)
• Ток нагрузки: 15A максимум
• Нагрузочное напряжение: 70В максимум, по меньшей мере на 1В меньше, чем напряжение питания
• Время подъема/падения: <= 1 мс
• Текущая волна: <0,1A
• Текущее изменение температуры: <10ppm
• Эффективность: > 95%
• Входное приводное напряжение: 48V/60V/72V необязательно
• Входное напряжение управления: 12V/15V/24V (может быть выбрано J1 на панели)
• Потребление энергии на панели управления: <= 1,5 Вт
• Аналоговый входный ток: 0-5V соответствует 0-максимальному току или указанному пользователем
• Выходный ток обратной связи: 0-2,5 В соответствует 0-максимальному току или указанному пользователем
• Масса доски: 185 г.
• Температура хранения: -40-+60°
• Рабочая температура: -10-+45°
• Рабочая влажность: 0-95%
• Размеры: 130 мм*8,5 мм, высота 35 мм (30 мм на борту, толщина 1,5 мм)

Требования к модели заказа:

• STXF-LDDH-xxAyyV-MV
• xx: указывает заводский номинальный ток, то есть ток, соответствующий наиболее высокому аналоговому входу, необязательное значение: 1-15
• yy: указывает напряжение питания, максимальное напряжение нагрузки, по меньшей мере, на 1 В ниже напряжения питания, может быть выбрано 48/60/72
• Например: STXF-LDDH-15A48V-MV

3. Борт контроля температуры (TEC Driver)

Примечания: NE/NE-AH/NC используют по умолчанию датчик температуры NTC 10k, PT100 или PT1000 являются необязательными, другие модели поддерживают только NTC.

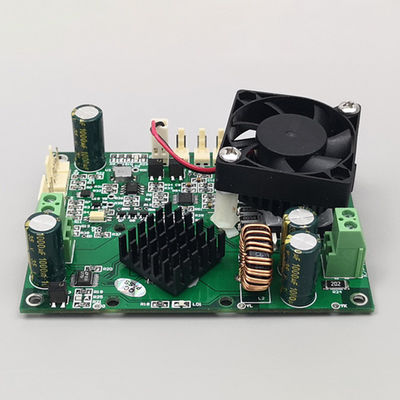

3,1 Подробности STXF-TCB-NE-AH:

STXF-TCB-NE-AH - это панель управления температурой для полупроводниковых холодильных чипов (также известных как термоэлектрические охладители TEC), которая содержит полное управление PID.и точность контроля температуры может достигать 0Это устройство поддерживает наиболее часто используемый датчик температуры 10k NTC, TEC может иметь несколько конфигураций, а источник питания - источник питания постоянного тока.Эта доска - версия высокого тока STXF-TCB-NEОн подходит для высокопроизводительного и высокоточного контроля температуры, например, высокопроизводительного LD.

Особенности:

• Алгоритм управления PID
• Высокая точность, до 0,01 градуса
• Широкий диапазон напряжения TEC: 2 ~ 24V
• Большой диапазон тока TEC: номинальный 18A (если напряжение питания меньше или равно 12V, ток может достигать 24A)
• Двустороннее управление, поддержка отопления и охлаждения
• Конфигурация TEC гибкая
• Он может устанавливать и обнаруживать температуру через серийный порт (протокол ASCII-кода, поддерживает компьютер со своим собственным супер терминалом, каждый может использовать его)
• У него есть тревога, готовый выход сигнала, и закрыть сигнал TEC вход
• Режим управления: постоянное напряжение

Применение:

• Система контроля температуры с TEC (полупроводниковый охладитель, термоэлектрический охладитель) в качестве элемента контроля температуры
• Подходит для, но не ограничивается, регулированием температуры лазерных диодов
• Подходит для различных областей, таких как промышленность и бытовая техника
• Биологические, медицинские, ПЦР-контроль температуры и т.д.

Основные технические параметры:

• Напряжение питания на панели: 7,5 - 27 В (рекомендуются стандартные напряжения, такие как 7,5/12/15/24, номинальное напряжение TEC предпочтительно равно напряжению питания или немного больше,если номинальное напряжение TEC меньше напряжения питания, вы также можете установить максимальное соотношение выхода)
• Ток питания на панели: определяется фактической максимальной мощностью ТЭЦ
• Напряжение TEC: 2V ∼ 24V (в зависимости от напряжения питания)
• Течение TEC: номинальное 18A (Если напряжение питания меньше или равно 12V, то ток может достигать 24A)
• Датчик контроля температуры: 10k NTC (значение B по умолчанию 3950, фактическое значение B не ограничено, влияет только на абсолютную температуру, а не относительную температуру,в основном бессмысленно для контроля температуры), PT100 необязательно
• Точность регулирования температуры: 0,01°
• Точность настройки температуры: 0,01°
• Диапазон измерений температурного регулирования версии NTC: -60 - +170 градусов
• Диапазон температуры управления версии NTC: -20 - +100 градусов
• Диапазон измерений контроля температуры PT100/PT1000: -60 - +212 градусов
• Диапазон температуры управления PT100/PT1000: -50 - +200 градусов
• Производственная температура по умолчанию: 25° или указана пользователем
• Рабочая температура окружающей среды: от -40 до +45 градусов
• Температура окружающей среды хранения: от -40 до +60 градусов
• Влажность рабочей среды: 0-95%
• Размеры: 65*95 мм, высота: 35 мм

Информация о заказе:

• Наименование продукта: панель контроля температуры
• Модель продукта: STXF-TCB-NE-AH/-X
• -X: опциональный PT100 или PT1000 зонд, пропущенный -X означает, что NTC зонд поддерживается по умолчанию
• Например: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Метод контроля:

Для модификации и мониторинга информации на панели используется серийная связь.

• Дисплейное устройство контроля температуры, изготовленное нами, такое как STXF-DISP-TCB (подключите серийный порт панели контроля температуры к экрану дисплея)
• Наш ПК программное обеспечение STXF-TCBMate (подключить серийный порт панели контроля температуры к компьютеру)
• Непосредственно используйте серийный порт для управления командой (с помощью микроконтроллера или ПК)

3.2 Сопутствующие изделия и принадлежности для панели управления температурой:

Подробная информация о дисплейной панели управления температурой STXF-DISP-TCB ((DW):

Дисплейная панель управления температурой STXF-DISP-TCB ((DW) поддерживает STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA и другие панели управления температурой.Значение температуры и различные связанные с ним параметры могут быть установлены через дисплейную панель управления температурой, и текущая информация регулирования температуры может быть просмотрена интуитивно.или может быть установлена непосредственно на панели в качестве интерфейса мониторинга панели контроля температуры.

Особенности:

• Он может быть легко установлен на панели оборудования заказчика
• Поддержка STXF-TCB полный спектр панелей контроля температуры
• Поддержка установки различных параметров
• Отображение поддерживающей температуры в виде кривой
• Он имеет 7-28В входной порт питания, и 5V входной / выходной порт питания и вы можете подавать энергию через один из них

Информация о заказе:

• Наименование изделия: дисплейная панель контроля температуры
• Модель продукта: STXF-DISP-TCB/-P(DW) -P: Суффикс A -P означает черную панель.
• Например: STXF-DISP-TCB ((DW), STXF-DISP-TCB-P ((DW)

Диаграмма электрического соединения:

4Диодные драйверы серии STXF-SDDC с контроллерами TEC

Приводная панель имеет компактный дизайн и интегрирован с LD-диспетчером и высокоточным температурным управлением TEC,идеальные источники питания для летучих лазеров, таких как лазеры DFB с двумя различными определениями штифтов в индустрии связи и лазерной промышленностиМаксимальный LD ток может достигать 2A, и он имеет аналоговый и модуляционный интерфейсы сигнала.Теоретическая стабильность конструкции управления температурой LD может достигать 0Различные параметры этой платы могут быть настроены в соответствии с требованиями клиента, включая номинальный ток, температуру по умолчанию и ток и напряжение TEC.

Особенности:

• Время подъема и падения уровня США
• Никакого волнового тока, никакого перенапряжения.
• Высокая эффективность: сама доска не требует специального рассеяния тепла (лазеры DFB должны быть закреплены на теплоотводе)
• Компактный дизайн, легкая для интеграции

Спецификации:

• Вводная мощность: DC5V ± 5%
• Выходной ток: 2,0A Max
• Нагрузочное напряжение: 2,5 В Макс
• Время подъема/падения тока: ≤5us
• Аналоговая модуляция: от 100 кГц до CW
• Аналоговый вход: 0-2,5 В, соответствующий 0-максимальному току
• Выход обратной связи: 0-2,5 В, соответствующий 0-макс. току
• TEC максимальный ток привода: 3A
• TEC максимальное напряжение привода 4,3 В.
• По умолчанию установленная температура: 25°C, регулируемый потенциометр
• Рабочая температура: 0 - 45°C
• Температура хранения: -20 - 70°C
• Влажность воздуха: < 95%, неконденсирующая
• Размер: 86x65 мм

Информация о заказе:

Номер части: STXF-SDDC-x-yA-TaAbV

• x: DFB-лазеры с пакетом A для промышленного применения или B для оптической связи
• y: установка тока на фабрике, соответствующий максимальный аналоговый вход, 0,05-2,0A
• a: установка тока TEC на фабрике, 0,5A-3A. По умолчанию 2A через потенциометр
• b: установка напряжения TEC на фабрике, 0,5V-4,3V. По умолчанию 2V через потенциометр

Например: STXF-SDDC-A-2.0A
