Контрольная панель температуры с драйвером TEC

Примечания: NE/NE-AH/NC используют по умолчанию датчик температуры NTC 10k, PT100 или PT1000 являются необязательными, другие модели поддерживают только NTC.

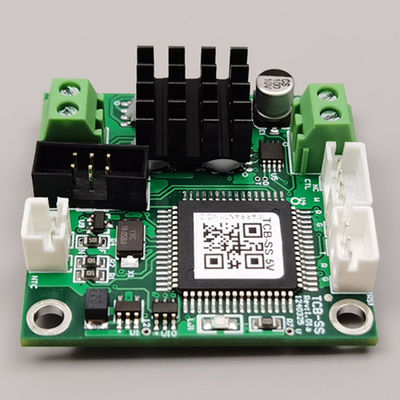

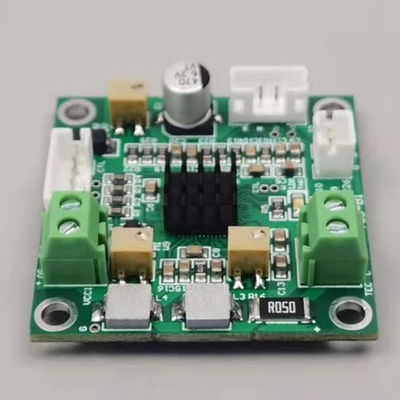

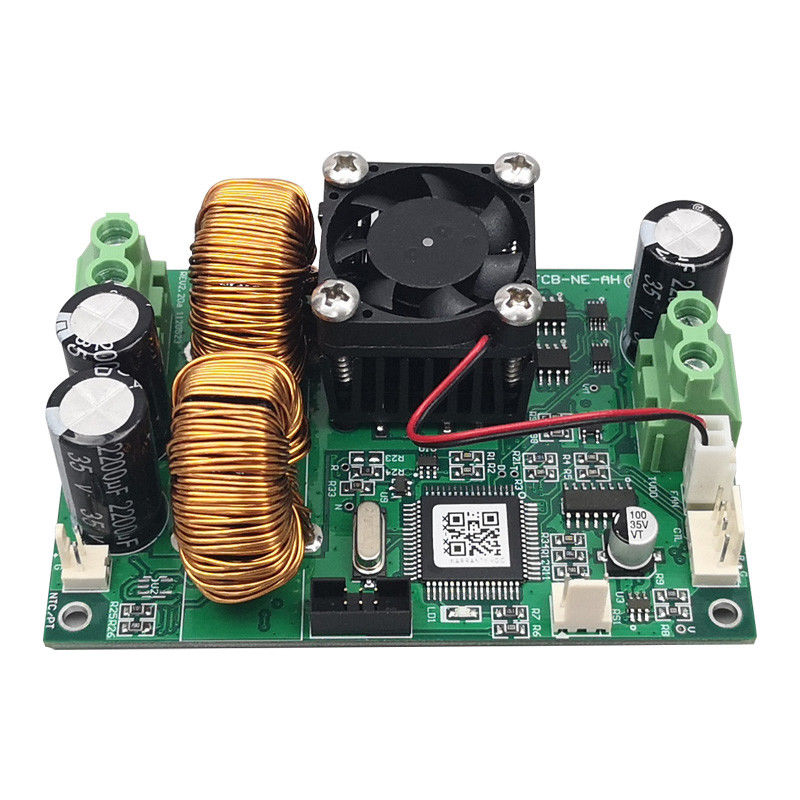

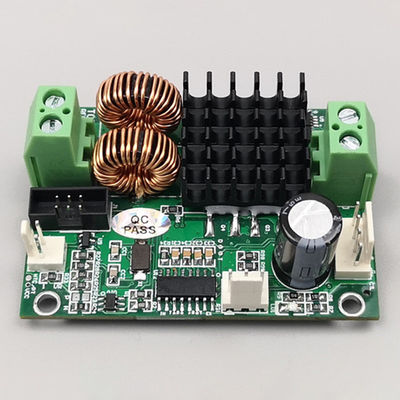

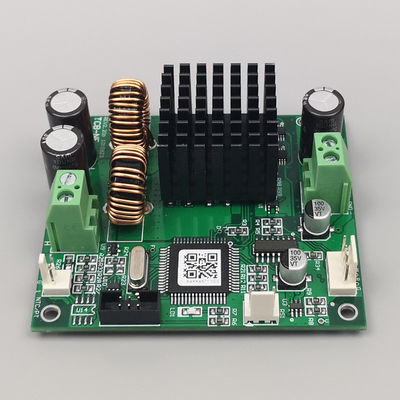

1Подробности STXF-TCB-NE-AH:

STXF-TCB-NE-AH - это панель управления температурой для полупроводниковых холодильных чипов (также известных как термоэлектрические охладители TEC), которая содержит полное управление PID.и точность контроля температуры может достигать 0Это устройство поддерживает наиболее часто используемый датчик температуры 10k NTC, TEC может иметь несколько конфигураций, а источник питания - источник питания постоянного тока.Эта доска - версия высокого тока STXF-TCB-NEОн подходит для высокопроизводительного и высокоточного контроля температуры, например, высокопроизводительного LD.

Особенности:

• Алгоритм управления PID
• Высокая точность, до 0,01 градуса
• Широкий диапазон напряжения TEC: 2 ~ 24V
• Большой диапазон тока TEC: номинальный 18A (если напряжение питания меньше или равно 12V, ток может достигать 24A)
• Двустороннее управление, поддержка отопления и охлаждения
• Конфигурация TEC гибкая
• Он может устанавливать и обнаруживать температуру через серийный порт (протокол ASCII-кода, поддерживает компьютер со своим собственным супер терминалом, каждый может использовать его)
• У него есть тревога, готовый выход сигнала, и закрыть сигнал TEC вход
• Режим управления: постоянное напряжение

Применение:

• Система контроля температуры с TEC (полупроводниковый охладитель, термоэлектрический охладитель) в качестве элемента контроля температуры
• Подходит для, но не ограничивается, регулированием температуры лазерных диодов
• Подходит для различных областей, таких как промышленность и бытовая техника
• Биологические, медицинские, ПЦР-контроль температуры и т.д.

Основные технические параметры:

• Напряжение питания на панели: 7,5 - 27 В (рекомендуются стандартные напряжения, такие как 7,5/12/15/24, номинальное напряжение TEC предпочтительно равно напряжению питания или немного больше,если номинальное напряжение TEC меньше напряжения питания, вы также можете установить максимальное соотношение выхода)
• Ток питания на панели: определяется фактической максимальной мощностью ТЭЦ
• Напряжение TEC: 2V ∼ 24V (в зависимости от напряжения питания)
• Течение TEC: номинальное 18A (Если напряжение питания меньше или равно 12V, то ток может достигать 24A)
• Датчик контроля температуры: 10k NTC (значение B по умолчанию 3950, фактическое значение B не ограничено, влияет только на абсолютную температуру, а не относительную температуру,в основном бессмысленно для контроля температуры), PT100 необязательно
• Точность регулирования температуры: 0,01°
• Точность настройки температуры: 0,01°
• Диапазон измерений температурного регулирования версии NTC: -60 - +170 градусов
• Диапазон температуры управления версии NTC: -20 - +100 градусов
• Диапазон измерений контроля температуры PT100/PT1000: -60 - +212 градусов
• Диапазон температуры управления PT100/PT1000: -50 - +200 градусов
• Производственная температура по умолчанию: 25° или указана пользователем
• Рабочая температура окружающей среды: от -40 до +45 градусов
• Температура окружающей среды хранения: от -40 до +60 градусов
• Влажность рабочей среды: 0-95%
• Размеры: 65*95 мм, высота: 35 мм

Информация о заказе:

• Наименование продукта: панель контроля температуры
• Модель продукта: STXF-TCB-NE-AH/-X
• -X: опциональный PT100 или PT1000 зонд, пропущенный -X означает, что NTC зонд поддерживается по умолчанию
• Например: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Метод контроля:

Для модификации и мониторинга информации на панели используется серийная связь.

• Дисплейное устройство контроля температуры, изготовленное нами, такое как STXF-DISP-TCB (подключите серийный порт панели контроля температуры к экрану дисплея)
• Наш ПК программное обеспечение STXF-TCBMate (подключить серийный порт панели контроля температуры к компьютеру)
• Непосредственно используйте серийный порт для управления командой (с помощью микроконтроллера или ПК)

2. Сопутствующие изделия и принадлежности для панели управления температурой:

Подробная информация о дисплейной панели управления температурой STXF-DISP-TCB ((DW):

Дисплейная панель управления температурой STXF-DISP-TCB ((DW) поддерживает STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA и другие панели управления температурой.Значение температуры и различные связанные с ним параметры могут быть установлены через дисплейную панель управления температурой, и текущая информация регулирования температуры может быть просмотрена интуитивно.или может быть установлена непосредственно на панели в качестве интерфейса мониторинга панели контроля температуры.

Особенности:

• Он может быть легко установлен на панели оборудования заказчика
• Поддержка STXF-TCB полный спектр панелей контроля температуры
• Поддержка установки различных параметров
• Отображение поддерживающей температуры в виде кривой
• Он имеет 7-28В входной порт питания, и 5V входной / выходной порт питания и вы можете подавать энергию через один из них

Информация о заказе:

• Наименование изделия: дисплейная панель контроля температуры
• Модель продукта: STXF-DISP-TCB/-P(DW) -P: Суффикс A -P означает черную панель.
• Например: STXF-DISP-TCB ((DW), STXF-DISP-TCB-P ((DW)

Диаграмма электрического соединения:
