Системы сканирования 2D-3D-маркировочной головки, системы постсканирования

Головки для 2D-маркировки

Головки для 3D-маркировки

Головки для 2D-маркировки (сканирующие головки)

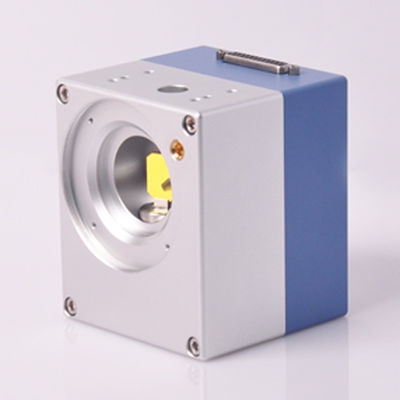

1. Системы 2D-сканирования серии LSRM-A.

Серия LSRM-A представляет собой полностью цифровую 2D-гальванометрическую систему.Встроенная система управления гарантировала работу сервоконтура.Он компактен, стабилен и экономичен.Это базовая версия сканирующих головок серии LSRM.Доступны зеркала с общими длинами волн, например, 1064 нм, 532 нм, 355 нм, 10,6 мкм, подходящие для лазерной маркировки, микроскопа, сверления, обрезки, резки и т. д.

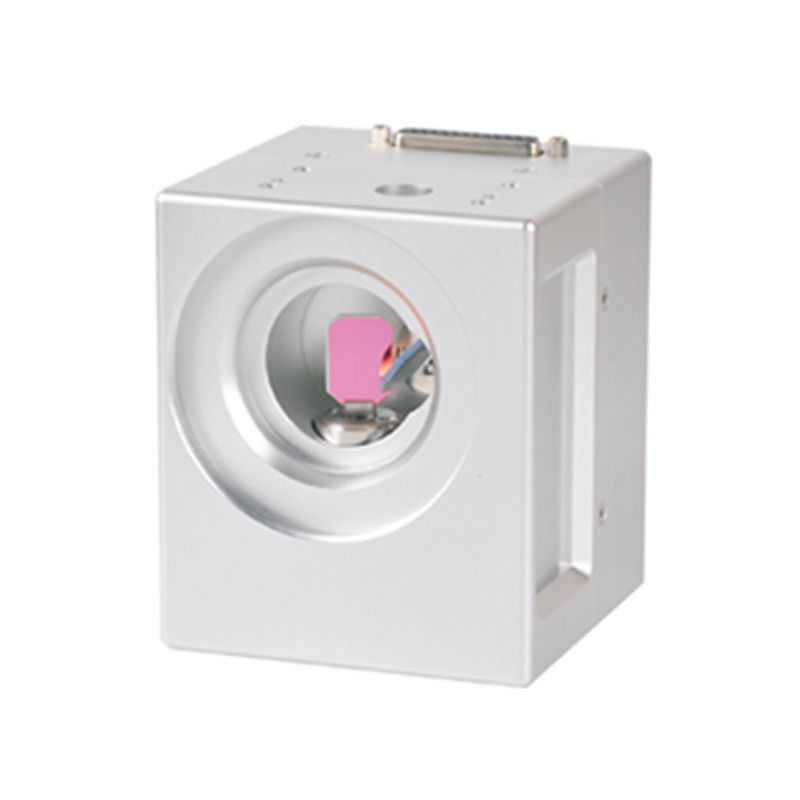

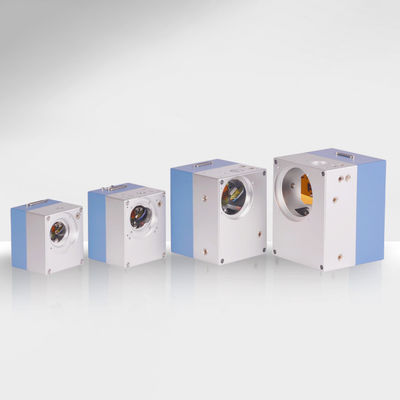

2. Системы 2D-сканирования серии LSRM-Q

Серия LSRM-Q представляет собой полностью цифровую 2D-гальванометрическую систему.Система работает на базе встроенной платформы.Он компактный, стабильный и качественный.Более быстро и точно.Дрейф смещения и дрейф усиления очень малы.Доступны зеркала с типичными длинами волн лазера, оптимизированные по инерции и жесткости.Подходит для высокотехнологичных применений, таких как царапание ITO, лазерная микрообработка и т. д.

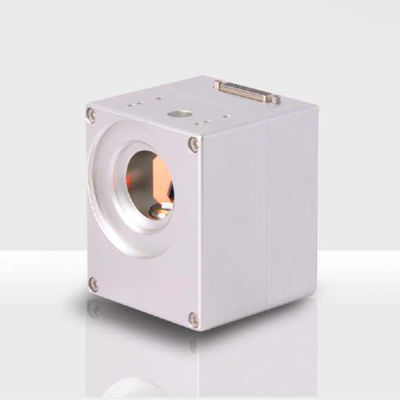

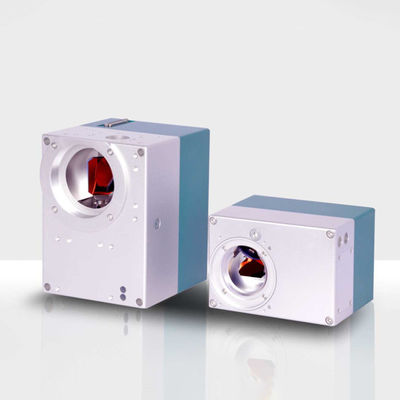

3. Головки для 2D-маркировки LSRM-Q20/30.

Серия LSRM-Q представляет собой полностью цифровую 2D-гальванометрическую систему.Система работает на базе встроенной платформы.Он компактный, стабильный и качественный.Более быстро и точно.Дрейф смещения и дрейф усиления очень малы.Доступны зеркала с типичными длинами волн лазера, оптимизированные по инерции и жесткости.Подходит для высокотехнологичных применений, таких как царапание ITO, лазерная микрообработка и т. д. Добавлены функции водяного и воздушного охлаждения для повышения стабильности системы.

(Все углы указаны в оптических градусах)

(1) с объективом F-Theta, f=160 мм
(2) однострочные символы высотой 1 мм.
(3) XY2-100-EH с обратной связью по состоянию, которое можно изменить без предварительного уведомления.
(4) Зеркало 1064 нм выдерживает максимальную мощность лазера при воздушном охлаждении.

Головки для 3D-маркировки (сканирующие головки)

1. Системы постсканирования серии LSRM-QPT

(Информацию о головках для 2D-маркировки см. в технических характеристиках LSRM-Q)

Это решение включает в себя систему 2D-гальвосканера серии LSRM-Q, блок динамической фокусировки серии Proton, линзу F-theta и контроллер гальвосистемы LSRM-UMC4.Он использует технологию постобъективного сканирования, рабочий объем составляет около 150*150*45 с объективом FL 210 мм F-theta.Преимуществами являются высокая скорость маркировки, небольшое фокусное пятно и низкие потери мощности.

2. Системы предварительного сканирования серии LSRM-QP

(Информацию о головках для 2D-маркировки см. в техническом описании LSRM-Q10/12/14)

Система предварительного 3D-сканирования серии LSRM-QP включает в себя систему 2D-гальвосканера LSRM-Q, блок динамической фокусировки серии Proton и контроллер LSRM-UMC4.Он использует технологию предварительного сканирования для реализации лазерного применения в большом поле и 3D.Их преимуществами являются высокая скорость маркировки, небольшое фокусное пятно и низкие потери мощности.

Пример конфигурации CO2-лазера: LSRM-QP30

Пример конфигурации лазера Nd:YAG: (λ=1064 нм) LSRM-QP20/30

Пример конфигурации УФ-лазера: LSRM-Q14 + Протон

• Все вышеперечисленные параметры являются теоретическими значениями.

• Расстояние между краем отклоняющего устройства и рабочей поверхностью.Это расстояние зависит от модели продукта и зависит от мощности лазера и допуска объектива.

• Фактический размер пятна и скорость письма зависят от материала и применения.

STRM-CA: Адаптер CCD

Традиционному методу коррекции гальвосканера отдается приоритет ручному измерению, точность трудно гарантировать, что влияет на качество обработки.Гальвосканер с видеомодулем адаптера камеры может значительно повысить точность калибровки и одновременно контролировать рабочие поверхности.

Монтаж:

Адаптер камеры устанавливается между входом луча сканирующей головки и фланцем лазера.(см. рис. 1).

Принцип работы:

Свет освещения, отраженный от поверхности заготовки, проходит через ахроматический F-тета, гальвосканер, светоделитель, ПЗС-линзу и достигает ПЗС-датчика.Отрегулируйте положение светоделителя, чтобы компенсировать погрешности обработки и сборки, чтобы обеспечить соосность оптического пути лазера и отраженного света.Сделайте так, чтобы лазер совпадал с точкой обнаружения изображения CCD.

Поле зрения (FOV):

Поле зрения определяется фокусным расстоянием объектива, ПЗС-камерой и размером фоточувствительного элемента ПЗС-камеры.Например, объектив 160 мм, размер целевой поверхности ПЗС ½ дюйма, поле зрения 10,4 мм * 8,3 мм (см. таблицу).

Другие параметры:

Метод и этапы настройки коаксиального адаптера CCD:

1. Отрегулируйте высоту гальванометра, найдите положение фокуса гальванометра.

2. Отметьте перекрестие.

3. Отрегулируйте кольцо фокусировки 4 (по часовой или против часовой стрелки) так, чтобы камера показывала четкое изображение.

4. Стопорный винт 5 для фиксации кольца фокусировки 4.

5. Ослабьте винт 7, регулировочное кольцо 6 по часовой или против часовой стрелки, чтобы ориентация изображения совпадала с ориентацией перекрестия.

6. Стопорный винт 7.

7. Наблюдайте за перекрестием изображения ПЗС и отмеченным положением перекрестия.Если два перекрестия не совпадают друг с другом, необходимо открыть защитную крышку, настроив ручку 2 и ручку 3. Возьмем ② (см. Рисунок 1) в качестве примера: при регулировке ручки 2 центр изображения будет перемещаться. влево и вправо по диагонали.При регулировке ручки 3 центр изображения будет перемещаться вверх и вниз по диагонали. Настройте ручки 2 и 3 так, чтобы перекрестие изображения совпадало с отмеченным перекрестием.

8. После тюнинга восстанавливаем чехол.
