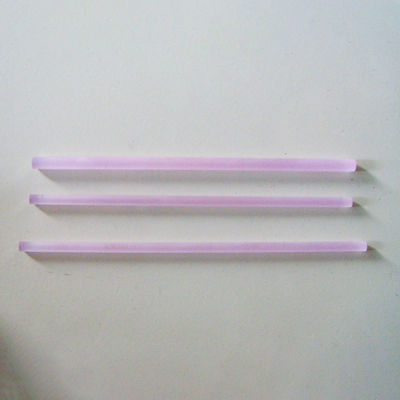

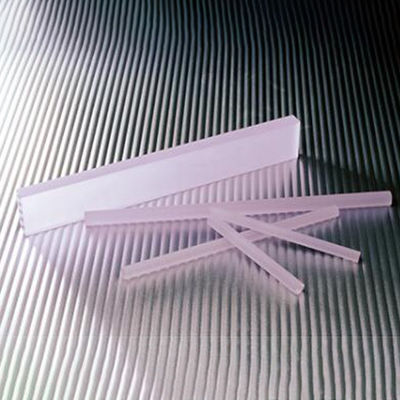

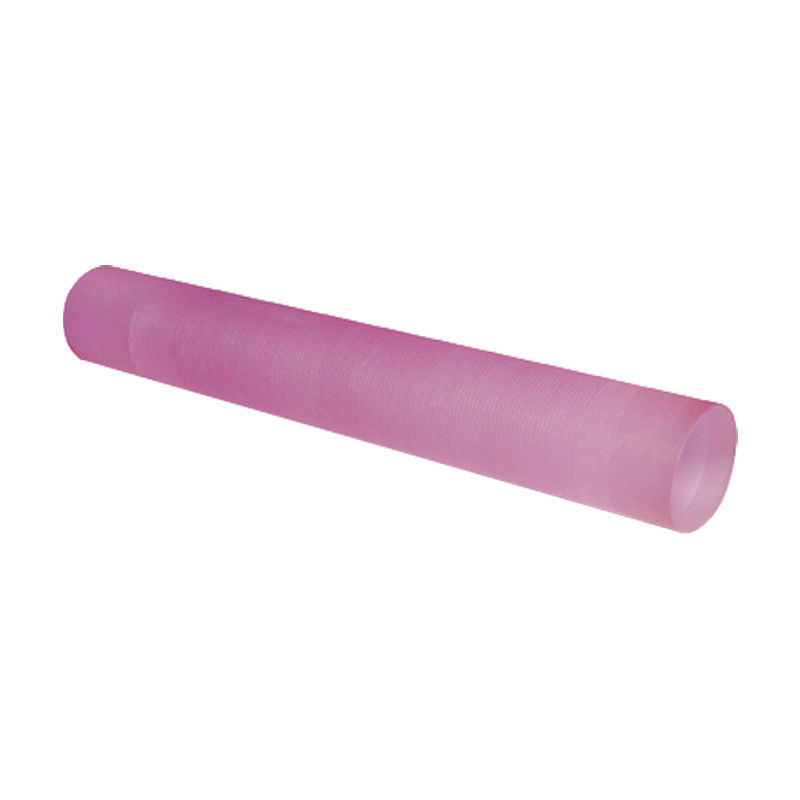

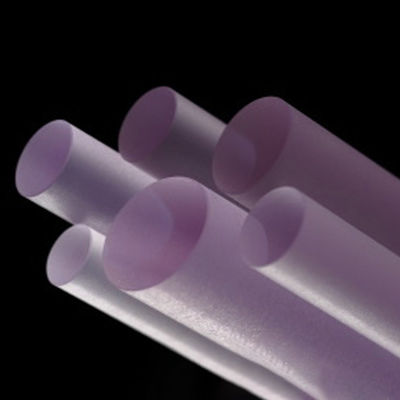

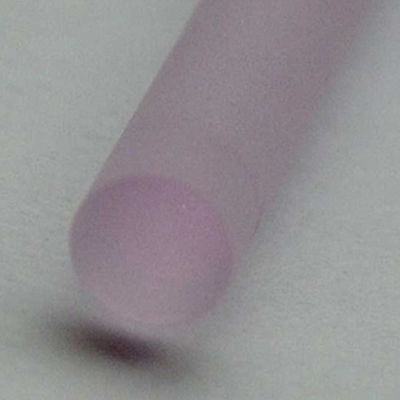

Полируя штангу Нд ИАГ 2мм до 12мм в диаметре 1 до 180мм в длине

Оставьте нам сообщение

Полируя штангу Нд ИАГ 2мм до 12мм в диаметре 1 до 180мм в длине

Полируя штангу Нд ИАГ 2мм до 12мм в диаметре 1 до 180мм в длине
Полируя штангу Нд ИАГ 2мм до 12мм в диаметре 1 до 180мм в длине Полируя штангу Нд ИАГ 2мм до 12мм в диаметре 1 до 180мм в длине Полируя штангу Нд ИАГ 2мм до 12мм в диаметре 1 до 180мм в длине Полируя штангу Нд ИАГ 2мм до 12мм в диаметре 1 до 180мм в длине Полируя штангу Нд ИАГ 2мм до 12мм в диаметре 1 до 180мм в длине

Большие изображения :  Полируя штангу Нд ИАГ 2мм до 12мм в диаметре 1 до 180мм в длине

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Sintec Optronics
Оплата и доставка Условия:
Время доставки: 5-7days
Условия оплаты: Т/Т через банк

Полируя штангу Нд ИАГ 2мм до 12мм в диаметре 1 до 180мм в длине

описание
Выделить:

Полировка с помощью ствола Nd YAG

,

Стержень Nd YAG

,

Стержень YAG

Nd: YAG стержень

Возможности:

  • Размер стержня: 2 - 12 мм в диаметре и 1 - 180 мм в длину;
  • Концентрация легирующей примеси Nd: 0,6% - 1,3%;
  • Полировка;
  • просветляющее и/или дихроичное покрытие;

Кристалл Nd:YAG

В течение последнего десятилетия Nd:YVO4 разрабатывался как многообещающая замена Nd:YAG в лазерах с диодной накачкой из-за его высоких поперечных сечений поглощения и излучения.Однако применение Nd:YVO4 ограничено из-за его плохих физико-механических свойств, сложности выращивания и т. д. Недавно мы разработали высоколегированный Nd:YAG (SUPER-Nd:YAG).Он показывает высокое сечение поглощения и имеет много преимуществ по сравнению с Nd:YVO4:

  • Благодаря кубической симметрии и высокому качеству Nd:YAG легко работать с TEMoomode.
  • Nd:YAG может напрямую переключаться с помощью модуляции добротности Cr4+:YAG.
  • Nd:YAG может производить синий лазер с удвоением частоты 946 нм.
  • Nd:YAG может работать в лазере очень высокой мощности до уровня кВт.

ИАГ, легированный ионами неодима, был выращен с помощью нового метода - метода температурного градиента (TGT).Концентрация Nd может быть легирована до 3%.Были получены крупные объемные кристаллы размером 100x80 мм с превосходной оптической однородностью, меньшим количеством рассеивающих частиц и низкой плотностью дислокаций.

Основные свойства:

Химическая формула Y3Al5O12
Кристальная структура Кубический
Постоянная решетки 12.01Ангстрем
Температура плавления 1970°С
Плотность 4,5 г/см3
Отражающий индекс 1,82
Коэффициент теплового расширения 7,8x10-6/К
Теплопроводность (Вт/м/К) 14Вт/м/К, 20°С 10,5Вт/м/К, 100°С
Твердость по шкале Мооса 8,5
Сечение вынужденного излучения 2,8x10-19см-2
Время релаксации конечного уровня генерации 30 нс
Радиационный срок службы 550 мс
Спонтанная флуоресценция 230 мс
Ширина линии 0,6 нм
Коэффициент потерь 0,003 см-1 при 1064 нм

Лазерные свойства:

·SUPER-Nd:YAG демонстрирует высокие коэффициенты поглощения на длинах волн накачки.Следовательно, предпочтительнее использовать кристаллы короткой длины (например, 1 мм), а компактные лазеры на микрочипах могут быть созданы с использованием SUPER-Nd:YAG.

  • Благодаря более широкой и плавно изменяемой полосе поглощения он допускает менее строгие требования по контролю температуры.
  • Практически одинаковая мощность была достигнута как в микрочип-лазере Nd:YAG длиной 1 мм (111), так и в микрочип-лазере YVO4 длиной 1 мм с вырезом a с очень коротким (9 мм) лазерным резонатором.

Спектральные свойства с концентрацией:

Nd: легирующая добавка 2,5% 2% 1,5% 1,3% 1,1% 1%
Время жизни флуоресценции 160 мс 180 мс 200 мс 210 мс 220 мс 240 мс
Коэффициент поглощения 7,55 см-1 6,57 см-1 5,36 см-1 4,66 см-1 3,88 см-1 3,55 см-1
Оптическое качество/классы/уровень Nd
Размер стержня Стандартный класс Премиум класс Стандарт [Nd]: 1,1 атом % Низкий [Nd]: 0,8% атомов
л Д Вымерший.Соотношение Ошибка волны Вымерший.Соотношение Ошибка волны Допуск [Nd] по длине стержня Допуск [Nd] по длине стержня
мм мм (дБ) (волны) (дБ) (волны) Среднее [Nd] дельта [Nd] Среднее [Nd] дельта [Nd]
50 3 >25 <0,19 >30 <0,13 ±0,08 0,06 ±0,07 0,05
50 4 <0,21 <0,15
50 5 <0,24 <0,16
100 4 >22 <0,28 >27 <0,18 ±0,08 0,13 ±0,06 0,09
100 5 <0,32 <0,21
100 6 <0,36 <0,23
100 6,35 <0,37 <0,24
150 6,35 >20 <0,48 >25 <0,30 ±0,05 0,18 ±0,04 0,13
150 8 <0,58 <0,35
150 9,52 <0,67 <0,40
200 8 >19 <0,71 >24 <0,42 ±0,02 0,23 ±0,02 0,17
200 9,53 <0,82 <0,49
200 10 <0,86 <0,51

Покрытия

Тип Отражательная способность Порог урона Порог урона
(%R на поверхность) (импульс <20 нс, ГВт/см^2) (CW, кВт/см^2)
AR @ 1064 нм <0,15 >1,4 >25
ЧСС @ 1064 нм >99,9 >1,0 >25

Типичные размеры:

  • Диаметр3, длина 50мм
  • Диаметр 3, длина 63 мм
  • Диаметр 3, длина 110 мм
  • Диаметр 4, длина 50 мм
  • Диаметр 4, длина 80 мм
  • Диаметр 4, длина 110 мм
  • Диаметр 4, длина 120мм
  • Диаметр 4, длина 130 мм
  • Диаметр 4, длина 140 мм
  • Диаметр 5, длина 110мм
  • Диаметр 5, длина 115мм
  • Диаметр 5, длина 130мм
  • Диаметр 6, длина 110мм
  • Диаметр 6, длина 120мм
  • Диаметр 6, длина 130мм
  • Диаметр 6, длина 150мм
  • Диаметр 6, длина 165мм
  • Диаметр 7, длина 120мм
  • Диаметр 7, длина 165мм
  • Диаметр 8, длина 120мм
  • Диаметр8, длина 150мм
  • Диаметр 10, длина 150мм

Помимо вышеуказанных размеров, у нас также есть другие размеры или изготовление на заказ в соответствии с вашими конкретными требованиями.
