Лазеры на микрочипах, включая субнаносекундные, безопасные для глаз, лазеры из эрбиевого стекла, лазеры с активной модуляцией добротности

Мы предлагаем широкий выбор импульсных лазеров, в том числе безопасные для глаз лазеры на эрбиевом стекле, лазеры на микрочипах, лазеры с активной модуляцией добротности и т. д. Эти лазеры доступны с различными длинами волн: 1535 нм, 1319 нм, 1064 нм, 1030 нм, 946 нм, 660 нм, 532 нм. , 515 нм, 473 нм, 355 нм, 343 нм, 266 нм, 257 нм, 237 нм, 213 нм.

Нумерация деталей:

Серия – Длина волны – Энергия импульса – Частота повторения импульсов – Другие

Например: STXL-A-1064nm-120uJ-2,5 кГц — лазер для микрочипов серии STXL-A с длиной волны 1064 нм, энергией 120 мкДж и частотой повторения импульсов 2,5 кГц.

1. Субнаносекундные лазеры для микрочипов серии STXL.

Лазеры для микрочипов серии STXL представляют собой субнаносекундные лазеры с пассивной модуляцией добротности и диодной накачкой, характеризующиеся узкой шириной импульса, высокой пиковой мощностью, высокой частотой повторения и несколькими длинами волн.Мы поставляем эти лазеры для микрочипов с длинами волн 1535, 1319, 1064, 1030, 946, 660, 532, 515, 473, 355, 343, 266, 257, 237 и 213 нм с частотой повторения. до 100 кГц и длительность импульса от 300 пс до 5нс.Эти компактные и простые в интеграции твердотельные лазеры с диодной накачкой поддерживают внутренний и внешний запуск, идеально подходят для безопасного для глаз измерения дальности, мониторинга атмосферы, подводной визуализации, оптической метрологии, биомедицины, микрообработки и т. д.

1.1 Лазеры для микрочипов серии STXL-A с длительностью импульса 1,5 нс

Лазеры для микрочипов серии STXL-A представляют собой твердотельные лазеры с пассивной модуляцией добротности и диодной накачкой.Интегрированная конструкция модуля с диодной накачкой и лазерного кристалла обеспечивает удобство установки и интеграции благодаря компактным размерам.В этой серии лазеров предусмотрены миниатюрные платы привода, специально предназначенные для применения в метеорологических радарах, имеющие небольшой размер, низкое энергопотребление и возможность использования на большой высоте, при большой разнице температур и в других суровых условиях.Для серии STXL-A доступны специальные лазерные решения с двумя длинами волн, например 1064 нм и 532 нм, 1064 нм и 355 нм или другие.

Приложения:

• ЛИДАР
• Лазерная локация
• Мониторинг атмосферы

Ключевая особенность:

• Ширина импульса до 1,5 нс
• Энергия одиночного импульса до 200 мкДж.
• Частота повторения до 2,5 кГц
• Пространственный режим TEM00
• Герметичная упаковка, высокая надежность

Оптические параметры
Длина волны (нм)		1064			532
Частота повторения (кГц)		1*	2,5	2,5*	1*		2,5	2,5*
Средняя мощность (мВт)		200	300	500	100		150	250
Энергия импульса (мкДж)		200	120	200	100		60	100
Ширина импульса (пс)		2000 г.			1500
Стабильность мощности (8 часов)		±3%
Профиль балки		ТЕМ00
Полная расходимость луча (тип., мрад)	Горизонтально @1/e²	≤3				≤2,5
	Вертикально @1/e²	≤3				≤2,5
Коэффициент поляризации		>100:1
Параметры системы
Напряжение питания		100–240 В переменного тока, 50/60 Гц
Интерфейс управления		RS232, USB
Потребляемая мощность (Вт)		≤20	≤20	≤25	≤20		≤25	≤25
Силовые размеры (Ш×В×Д, мм)		90×32,6×120
Размеры лазерной головки (Ш×В×Д, мм)		45×30×120
Рабочая температура (℃)		15-35
Температура хранения (℃)		0-60

1.2 Лазеры для микрочипов серии STXL-B 500 пс

Лазеры для микрочипов серии STXL-B имеют узкую ширину импульса, обеспечивая довольно высокую энергию одиночного импульса.Эти лазеры представляют собой твердотельные лазеры с пассивной модуляцией добротности и диодной накачкой, без хвостового импульса, отличным качеством луча и высокой надежностью.Интегрированная конструкция модуля с диодной накачкой и лазерного кристалла обеспечивает удобство установки и интеграции благодаря компактным размерам.Серия STXL-B обеспечивает различные длины волн, включая 1064 нм, 532 нм, 355 нм, 266 нм и 213 нм, и поддерживает внутренний и внешний запуск.Внутренний герметичный модуль лазерной головки доступен клиентам для индивидуальной разработки.

Приложения:

• Семенной лазер
• МикрообработкаБиомедицина
• Спектроскопия лазерно-индуцированного пробоя (LIBS)
• Спектроскопия лазерно-индуцированной плазмы (ЛИПС)
• Лазерное ультразвуковое обнаружение
• Нелинейная оптика
• Лазерно-ионизационная масс-спектроскопия (ЛИМС)
• Лазерно-индуцированная флуоресценция (ЛИФ)

Ключевая особенность:

• Энергия одиночного импульса до 150 мкДж.
• Пространственный режим TEM00
• Герметичная упаковка, высокая надежность
• Поляризационно-стабильный

Оптические параметры
Длина волны (нм)		1064	532	355	266	213
Частота повторения (кГц)		1	1	1*	1*	1*
Средняя мощность (мВт)		150	75	30	12	4
Энергия импульса (мкДж)		150	75	30	12	4
Ширина импульса (пс)		600	550	500	500	500
Стабильность мощности (8 часов)		±3%
Профиль балки		ТЕМ00
Полная расходимость пучка (тип., мрад)	Горизонтально @1/e²	7	6	5	4	4
	Вертикально @1/e²	7	6	5	4	4
Коэффициент поляризации		>100:1
Параметры системы
Напряжение питания		100–240 В переменного тока, 50/60 Гц
Интерфейс управления		RS232, USB
Потребляемая мощность (Вт)		≤25
Силовые размеры (Ш×В×Д, мм)		168×88×140
Размеры лазерной головки (Ш×В×Д, мм)		45×30×120
Рабочая температура (℃)		15-35
Температура хранения (℃)		0-60

1.3 Лазеры для микрочипов серии STXL-C 750 пс

Лазеры для микрочипов серии STXL-C представляют собой компактные, экономичные и надежные твердотельные лазеры с полупроводниковой накачкой (диодной накачкой) и пассивной добротностью (пассивной добротностью), независимо разработанные нами, со стабильной выходной энергией, высокими пиковыми мощностями и превосходным качеством луча.Монолитный лазерный резонатор постоянно выровнен и поэтому чрезвычайно стабилен.Система поддерживает внутренний и внешний триггер.Эта серия продуктов включает 5 длин волн: 1064 нм, 532 нм, 355 нм, 266 нм и 213 нм.Длительность импульса (ширина импульса) может уменьшаться до 600 пс (0,6 нс).Различные модели работают с частотой повторения до 10 кГц, а средняя мощность составляет от 3 мВт до 350 мВт.Надежная и прочная конструкция микросхемы идеально подходит для передовых промышленных приложений OEM.

Приложения:

• Семенной лазер
• Микрообработка
• Источник накачки для параметрических генераторов оптического излучения
• Спектроскопия лазерно-индуцированного пробоя (LIBS)
• Лазерное ультразвуковое обнаружение
• Лазерно-ионизационная масс-спектроскопия (ЛИМС)
• Лазерная локация
• Лазерно-индуцированная флуоресценция (ЛИФ)
• Лазерная ультразвуковая визуализация

Ключевая особенность:

• Энергия одиночного импульса до 120 мкДж.
• Частота повторения до 10 кГц
• Пространственный режим TEM00
• Поляризационно-стабильный

Оптические параметры
Длина волны (нм)		1064			532			355			266			213
Частота повторения (кГц)		1	5	10	1	5	10	1*	5*	10*	1*	5*	10*	1*	5*	10*
Средняя мощность (мВт)		120	350	300	60	175	150	15	50	60	8	35	30	3	10	10
Энергия импульса (мкДж)		120	70	30	60	35	15	15	10	6	8	7	3	3	2	1
Ширина импульса (пс)		750			650			600			600			600
Стабильность мощности (8 часов)		±3%
Профиль балки		ТЕМ00
Полная расходимость луча (тип., мрад)	Горизонтально @1/e²	8	12		7	10		5	8		5	8		4	6
	Вертикально @1/e²	8	12		7	10		5	8		5	8		4	6
Коэффициент поляризации		>100:1
Параметры системы
Напряжение питания		100–240 В переменного тока, 50/60 Гц
Интерфейс управления		RS232, USB
Потребляемая мощность (Вт)		≤ 25	≤ 20	≤ 30	≤ 25	≤ 30	≤ 35	≤ 25	≤ 25	≤ 30	≤ 25	≤ 30	≤ 30	≤ 25	≤ 30	≤ 30
Силовые размеры (Ш×В×Д, мм)		168×88×140
Размеры лазерной головки (Ш×В×Д, мм)		45×30×120
Рабочая температура (℃)		15-35
Температура хранения (℃)		0-60

1.4 OEM-лазеры для микрочипов с низкой частотой повторения серии STXL-D 300ps-2ns

Лазеры для микрочипов серии STXL-D представляют собой твердотельные лазеры с пассивной модуляцией добротности и диодной накачкой.Эти лазеры оснащены компактными схемами возбуждения OEM, отличающимися небольшими размерами, простотой интеграции, отличным качеством луча, стабильной энергией импульса, двойной шириной импульса и т. д. Мы также предоставляем изоляторы с соответствующими длинами волн.По запросу доступны специальные лазеры с более высокой энергией 1–2 мДж.

Ключевая особенность:

• Ширина импульса до 300 пс
• Энергия импульса до 600мкДж
• Высокая стабильность направления поляризации
• Пространственный режим TEM 0 0
• Компактная конструкция и высокая надежность
• Двойной импульсный выход опционально
• Индикация красного света опционально

Приложение:

• Медицинская косметология
• Лазерный дальномер
• Лазерная абляция

Оптические параметры
Длина волны (нм)		1064
Частота повторения (кГц)		0,01
Средняя мощность (мВт)		6	5	5/5
Энергия импульса (мкДж)		600	500	500/500
Ширина импульса (пс)		500	300	300/2000
Стабильность мощности (8 часов)		±3%
Профиль балки		ТЕМ00
Полная расходимость пучка (тип., мрад)	Горизонтально @1/e²	6	7	6-7
	Вертикально @1/e²	6	7	6-7
Коэффициент поляризации		P-поляризация >100:1			300ps:P Поляризация >100:1   Поляризация 2ns:S >100:1
Параметры системы
Напряжение питания		12В 5А
Интерфейс управления		СМА
Потребляемая мощность (Вт)		≤10
Силовые размеры (Ш×В×Д, мм)		68×35×120
Размеры лазерной головки (Ш×В×Д, мм)		45×30×120			80x36x124
Рабочая температура (℃)		15-35
Температура хранения (℃)		0-60

Техническая спецификация :Лазеры для OEM-производителей микрочипов с низкой частотой повторения серии STXL-D 300ps-2ns

1.5 Лазеры для микрочипов серии STXL-D 300 пс

Лазеры для микрочипов серии STXL-D представляют собой твердотельные лазеры с пассивной модуляцией добротности и диодной накачкой, характеризующиеся стабильной энергией одиночного импульса, отличным качеством луча и отсутствием хвостового импульса.Интегрированная конструкция модуля с диодной накачкой и лазерного кристалла обеспечивает удобство установки и интеграции благодаря компактным размерам.Эта серия обеспечивает различные длины волн, включая 1064 нм, 532 нм, 355 нм и 266 нм, и поддерживает внутренний и внешний запуск.Внутренний герметичный модуль лазерной головки доступен клиентам для индивидуальной разработки.Серия STXL-D также доступна с OEM-лазерными драйверами для семян.

Приложения:

• Семенной лазер
• Микрообработка
• Спектроскопия лазерно-индуцированного пробоя (LIBS)
• Лазерно-ионизационная масс-спектроскопия (ЛИМС)
• Лазерно-индуцированная флуоресценция (ЛИФ)
• Нелинейная оптика

Ключевая особенность:

• Ширина импульса до 300 пс
• Энергия одиночного импульса до 50 мкДж
• Частота повторения до 10 кГц
• Пространственный режим TEM00
• Поляризационно-стабильный

Оптические параметры
Длина волны (нм)		1064			532			355			266
Частота повторения (кГц)		1	5	10	1	5	10	1*	5*	10*	1*	5*	10*
Средняя мощность (мВт)		50	50	80	20	25	30	10	15	20	5	10	10
Энергия импульса (мкДж)		50	10	8	20	5	3	10	3	2	5	2	1
Ширина импульса (пс)		350			300			300			300
Стабильность мощности (8 часов)		±3%
Профиль балки		ТЕМ00
Полная расходимость луча тип., мрад)	Горизонтально @1/e²	12	16		10	14		8	12		8	12
	Вертикально @1/e²	12	16		10	14		8	12		8	12
Коэффициент поляризации		>100:1
Параметры системы
Напряжение питания		100–240 В переменного тока, 50/60 Гц
Интерфейс управления		RS232, USB
Потребляемая мощность (Вт)		≤25
Силовые размеры (Ш×В×Д, мм)		168×88×140
Размеры лазера (Ш×В×Д, мм)		45×30×120
Рабочая температура (℃)		15-35
Температура хранения (℃)		0-60

1.6 Твердотельные лазеры с диодной накачкой серии STXL-E1

Лазеры серии STXL-E1 представляют собой твердотельные лазеры с диодной накачкой и пассивной модуляцией добротности, высокой мощностью и высокой частотой повторения, специально разработанные для микрообработки.Благодаря миниатюрной конструкции схемы управления эти лазеры с низким энергопотреблением компактны и легко интегрируются.В стандартную комплектацию входит расширитель луча в 10 раз, обеспечивающий коллимированный луч диаметром 6 мм и длиной волны 1064 нм.Индивидуальные характеристики доступны по запросу.

Приложения:

• Лазерная маркировка
• Лазерное травление
• Лазерная абляция

Ключевая особенность:

• Частота повторения до 20 кГц
• Компактная конструкция
• Герметичная упаковка, высокая надежность

Оптические параметры
Длина волны (нм)	1064
Частота повторения (кГц)	10	20	10
Средняя мощность (мВт)	300	400	800
Энергия импульса (мкДж)	30	20	80
Ширина импульса (нс)	0,9	1.2	2
Стабильность мощности (8 часов)	±3%
Профиль балки	ТЕМ00
Диаметр коллимированного луча (мм)	≈6
Расходимость луча, полный угол (тип., @1/e², мрад)	≤1
Коэффициент поляризации	>100:1
Параметры системы
Напряжение питания	12 В, > 180 Вт
Внешний триггер	закрытый, 5 В TTL, высокий уровень сигнала для включения
Размеры лазерной головки (Ш×В×Д, мм)	28×25×88
Рабочая температура (℃, требуется воздушное охлаждение)	15-35
Температура хранения (℃)	-40~60

1.7 Твердотельные лазеры с диодной накачкой серии STXL-E3

Лазеры серии STXL-E3 представляют собой твердотельные лазеры с пассивной модуляцией добротности и диодной накачкой.По сравнению с традиционными лазерами для микрочипов, в этой серии используется конструкция с разделенным резонатором, обеспечивающая высокую мощность, высокую частоту повторения и большую энергию.Благодаря миниатюрной конструкции схемы управления эти лазеры с низким энергопотреблением компактны и легко интегрируются.В стандартную комплектацию входит 15-кратный расширитель луча на длину волны 1064 или 532 нм.Индивидуальные характеристики доступны по запросу.

Приложения:

• Лазерная маркировка
• Лазерное травление
• Лазерная абляция
• Лазерная гравировка

Ключевая особенность:

• Частота повторения до 20 кГц
• Компактная конструкция
• Герметичная упаковка, высокая надежность

Оптические параметры
Длина волны (нм)	1064	1064	532
Частота повторения (кГц)	10	20	2
Средняя мощность (мВт)	2000 г.	2500	600
Энергия импульса (мкДж)	200	125	300
Ширина импульса (нс)	8	14	3
Стабильность мощности (8 часов)	±3%
Профиль балки	ТЕМ00
Диаметр коллимированного луча (мм)	≈9
Расходимость луча, полный угол (тип., @1/e², мрад)	≤1
Коэффициент поляризации	>100:1
Параметры системы
Напряжение питания	12 В, > 180 Вт
Внешний триггер	Закрытый, 5 В TTL, высокий уровень сигнала для включения лазера
Размеры лазерной головки (Ш×В×Д, мм)	60×39×158
Рабочая температура (℃, требуется воздушное охлаждение)	15-35
Температура хранения (℃)	-40~60

1.8 Лазеры для микрочипов серии STXL-I с длительностью импульса 2,5 нс

Лазеры для микрочипов серии STXL-I представляют собой компактные, экономичные и надежные твердотельные лазеры с полупроводниковой накачкой (диодной накачкой) и пассивной добротностью (пассивной добротностью), независимо разработанные нами, со стабильной выходной энергией, высокими пиковыми мощностями и превосходным качеством луча.Монолитный лазерный резонатор постоянно выровнен и поэтому чрезвычайно стабилен.Система поддерживает внутренний и внешний триггер.Эта серия продуктов включает три длины волны: 946 нм, 473 нм и 237 нм.Длительность импульса (ширина импульса) может уменьшаться до 2000 пс (2 нс).Различные модели работают с частотой повторения до 5 кГц, а средняя мощность составляет от 2 мВт до 75 мВт.Надежная и прочная конструкция микросхемы идеально подходит для передовых промышленных приложений OEM.

Приложения:

• Лазерно-индуцированная флуоресценция (ЛИФ)
• Лазерное ультразвуковое обнаружение
• Лазерная локация
• Рамановская спектроскопия

Ключевая особенность:

• Компактный дизайн, отличная стабильность
• Поляризационно-стабильный
• Частота повторения до 5 кГц
• Пространственный режим TEM00

Оптические параметры
Длина волны (нм)		946		473		237
Частота повторения (кГц)		1	5	1	5	2*
Средняя мощность (мВт)		20	75	5	20	2
Энергия импульса (мкДж)		20	15	5	4	1
Ширина импульса (пс)		2500		2000 г.		1500
Стабильность мощности (8 часов)		±3%
Профиль балки		ТЕМ00
Полная расходимость луча (тип., мрад)	Горизонтально @1/e²	9	10	7	8	6
	Вертикально @1/e²	9	10	7	8	6
Коэффициент поляризации		>100:1
Параметры системы
Напряжение питания		100–240 В переменного тока, 50/60 Гц
Интерфейс управления		RS232, USB
Потребляемая мощность (Вт)		≤15	≤30	≤15	≤30	≤25
Силовые размеры (Ш×В×Д, мм)		168×88×140
Размеры лазерной головки (Ш×В×Д, мм)		45×30×120
Рабочая температура (℃)		15-35
Температура хранения (℃)		0-60

1.9 Лазеры для микрочипов серии STXL-J с длительностью импульса 1 нс

Приложения:

• Микрообработка материалов
• Спектральный анализ
• ЛИДАР
• Источник насоса
• Биомедицина

Ключевая особенность:

• Ширина импульса до 1 нс
• Энергия одиночного импульса до 100 мкДж
• Частота повторения до 2 кГц
• Пространственный режим TEM00

Оптические параметры
Длина волны (нм)		1030		515		343			257
Частота повторения (кГц)		1	2	1	2	0,2*	1*	2*	1*	2*
Средняя мощность (мВт)		100	160	40	60	6	20	30	8	10
Энергия импульса (мкДж)		100	80	40	30	30	20	15	8	5
Ширина импульса (пс)		1000		900		800			800
Стабильность мощности (8 часов)		±3%
Профиль балки		ТЕМ00
Полная расходимость луча (тип., мрад)	Горизонтально @1/e²	6	8	4	5	3	3	4	2	3
	Вертикально @1/e²	6	8	4	5	3	3	4	2	3
Коэффициент поляризации		>100:1
Параметры системы
Напряжение питания		100–240 В переменного тока, 50/60 Гц
Интерфейс управления		RS232, USB
Потребляемая мощность (Вт)		≤15	≤25	≤15	≤25	≤15	≤15	≤25	≤15	≤25
Силовые размеры (Ш×В×Д, мм)		168×88×140
Размеры лазерной головки (Ш×В×Д, мм)		45×30×120
Рабочая температура (℃)		15-35
Температура хранения (℃)		0-60

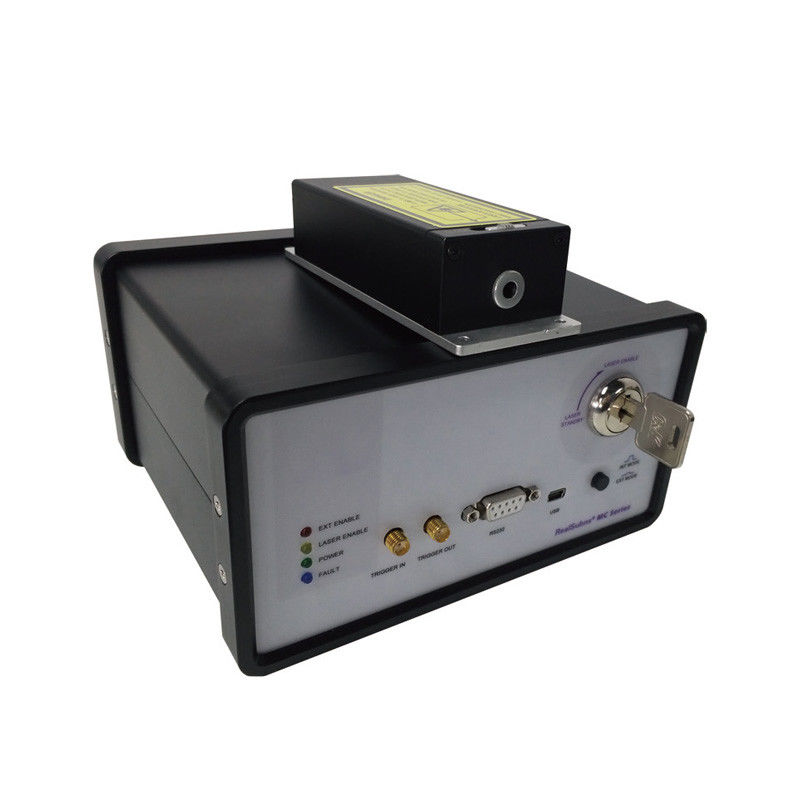

1.10 Лазеры для микрочипов серии STXL-L с длительностью импульса 2,5 нс

Лазеры для микрочипов серии STXL-L представляют собой компактные, экономичные и надежные твердотельные лазеры с полупроводниковой накачкой (диодной накачкой) и пассивной добротностью (пассивной добротностью), независимо разработанные нами, со стабильной выходной энергией, высокими пиковыми мощностями и превосходным качеством луча.Монолитный лазерный резонатор постоянно выровнен и поэтому чрезвычайно стабилен.Система поддерживает внутренний и внешний триггер.Эта серия продуктов включает две длины волн: 1319 нм и 660 нм.Длительность импульса (ширина импульса) может уменьшаться до 2500 пс (2,5 нс).Различные модели работают с частотой повторения до 2 кГц, а средняя мощность составляет от 10 мВт до 80 мВт.Надежная и прочная конструкция микросхемы идеально подходит для передовых промышленных приложений OEM.

Приложения:

• Фотодинамическая терапия
• Мониторинг окружающей среды
• Лазерное дистанционное зондирование
• ЛИДАР
• Спектроскопия
• Лазерный дисплей

Ключевая особенность:

• Ширина импульса до 2,5 нс
• Энергия одиночного импульса до 50 мкДж
• Частота повторения до 2 кГц
• Пространственный режим TEM00
• Герметичная упаковка, высокая надежность

Оптические параметры
Длина волны (нм)		1319		660
Частота повторения (кГц)		0,1*	1*	0,1*	1*
Средняя мощность (мВт)		8	50	1	6
Энергия импульса (мкДж)		80	50	10	6
Ширина импульса (пс)		2500		2000 г.
Стабильность мощности (8 часов)		±3%
Профиль балки		ТЕМ00
Полная расходимость луча (тип., мрад)	Горизонтально @1/e²	10		6
	Вертикально @1/e²	10		6
Коэффициент поляризации		>100:1
Параметры системы
Напряжение питания		100–240 В переменного тока, 50/60 Гц
Интерфейс управления		RS232, USB
Потребляемая мощность (Вт)		≤20	≤45	≤20	≤45
Силовые размеры (Ш×В×Д, мм)		168×88×140
Размеры лазерной головки (Ш×В×Д, мм)		45×30×120
Рабочая температура (℃)		15-35
Температура хранения (℃)		0-60

1.11. Серия STXL-O волоконно-оптические лазеры на микрочипах с регулируемой энергией

Субнаносекундные оптоволоконные микрочиповые лазеры серии STXL-O состоят из интегрированных электронных модулей управления для регулировки энергии, модуля фотодетектора и платы привода лазера с волокном 200 мкм 0,22NA.Этот сверхкомпактный лазер готов к работе по принципу «подключи и работай», что делает его идеальным источником для различных применений.

Приложения:

• Лазерная гравировка
• Лазерный пробой
• Спектроскопия (ЛИБС)
• Лазерная фотолюминесценция
• Лазерная маркировка
• Лазерная микродиссекция захвата
• Лазерно-индуцированная флуоресценция (ЛИФ)
• Лазерная масс-спектроскопия
• Ультрафиолетовая микроскопия
• Рамановская спектроскопия
• ЛИДАР
• Нанесение и обработка тонких пленок
• Проверка полупроводников
• Фотоакустическая визуализация
• Лазерная свеча зажигания
• Лазерное дистанционное зондирование

Ключевая особенность:

• Ширина импульса <1 нс
• Переменная частота повторения от 1 до 200 Гц.
• Энергия регулируется с помощью ПК.
• Выходной сигнал фотодиода с временным джиттером < 00 пс
• Герметичная упаковка, высокая надежность
• Подключи и работай, включая программное обеспечение для управления ПК

Оптические параметры
Длина волны (нм)	1064	532	355	266
Частота повторения (Гц)	1-200
Макс.энергия при выходе по оптоволокну (мкДж)	50	25	25	10
Ширина импульса (нс)	≤1
Энергетическая стабильность (RMS)	≤3%
Регулировка точности выходной энергии	≤2%
поляризация	≥100:1
Волокно	200 мкм/0,22 NA
Параметры системы
Напряжение питания	24 В постоянного тока
Вход модуляции	ТТЛ 0–5 В, вход SMB
Интерфейс управления	РС-232
Пиковая потребляемая мощность (Вт)	<20
Средняя потребляемая мощность (Вт)	<10
Размеры лазера (Ш×В×Д, мм)	82x79x250
Рабочая температура (℃)	10-40
Температура хранения (℃)	-10-60

1.12 Лазеры для микрочипов в свободном пространстве серии STXL-O с регулируемой энергией

Субнаносекундные микрочип-лазеры серии STXL-O с регулируемой энергией и выходом в свободном пространстве состоят из интегрированных электронных модулей управления для регулировки энергии, модуля фотодетектора и платы привода лазера.Этот лазер отличается компактной конструкцией, возможностью автоматической настройки и выходом в свободном пространстве с расходимостью луча менее 2 мрад.

Приложения:

• Лазерная гравировка
• Лазерный пробой
• Спектроскопия (ЛИБС)
• Лазерная фотолюминесценция
• Лазерная маркировка
• Лазерная микродиссекция захвата
• Лазерно-индуцированная флуоресценция (ЛИФ)
• Лазерная масс-спектроскопия
• Ультрафиолетовая микроскопия
• Рамановская спектроскопия
• ЛИДАР
• Нанесение и обработка тонких пленок
• Проверка полупроводников
• Фотоакустическая визуализация
• Лазерная свеча зажигания
• Лазерное дистанционное зондирование

Ключевая особенность:

• Ширина импульса <1 нс
• Переменная частота повторения от 1 до 200 Гц.
• Энергия регулируется с помощью ПК.
• Выходной сигнал фотодиода с джиттером <100 пс
• Герметичная упаковка, высокая надежность
• Подключи и работай, включая программное обеспечение для управления ПК

Оптические параметры
Длина волны (нм)		1064	532	355	266
Частота повторения (Гц)		1-200
Макс.энергия @ выход в свободном пространстве (мкДж)		60	30	25	15
Ширина импульса (нс)		≤1
Энергетическая стабильность (RMS)		≤3%
Регулировка точности выходной энергии		≤2%
Профиль балки (вывод в свободном пространстве)		ТЕМ00
Полное угловое расхождение Тип.(мрад)	Горизонтально @1/e²	≤2
	Вертикально @1/e²	≤2
поляризация		≥100:1
Параметры системы
Напряжение питания		24 В постоянного тока
Вход модуляции		ТТЛ 0–5 В, вход SMB
Интерфейс управления		РС-232
Пиковая потребляемая мощность (Вт)		<20
Средняя потребляемая мощность (Вт)		<10
Размеры лазера (Ш×В×Д, мм)		82x79x190
Рабочая температура (℃)		10-40
Температура хранения (℃)		0-60

1.13 Лазеры для микрочипов серии STXL-M

Лазеры для микрочипов серии STXL-M представляют собой твердотельные лазеры с пассивной модуляцией добротности и диодной накачкой, отличающиеся высокой энергией, хорошим соотношением цены и низким энергопотреблением.Интегрированная конструкция модуля с диодной накачкой и лазерного кристалла обеспечивает компактность.И водяное охлаждение этому лазеру не требуется.Эта серия также доступна с миниатюрными платами привода для OEM-управления или сигнала PD для приложений, включая LIBS и лазерную абляцию, которые просты в установке и интеграции и подходят для портативных устройств.

Приложения:

• Лазерная абляция
• Лазерный пробой
• Спектроскопия (ЛИБС)

Ключевая особенность:

• Ширина импульса <7 нс
• Энергия импульса до 20мДж
• Встроенный PD, доступна плата привода для PD
• Компактный размер, не требуется водяное охлаждение
• Подходит для портативных устройств
• Экономически эффективным

Оптические параметры
Длина волны (нм)		1064
Частота повторения (Гц)		10
Энергия импульса (мДж)		>10
Ширина импульса (нс)		<10
Стабильность мощности (RMS)		<1,5%
Ширина импульса насоса (мкс)		≤250
Полное угловое расхождение Тип.(мрад)	Горизонтально @1/e²	3
	Вертикально @1/e²	3
Метод охлаждения		Воздушное охлаждение
Размеры лазера (Ш×В×Д, мм)		17×16,1×58,5 (настраиваемый)
Рабочая температура (℃)		15-35
Температура хранения (℃)		0-60
Параметры драйвера
Напряжение питания		24 В постоянного тока
Интерфейс управления		J30J-15T
Потребляемая мощность (Вт)		15 Вт (МАКС)
*Размеры платы привода (Ш×В×Д, мм)		90×35×120
Режим триггера		Триггерный вход/выход
Параметры драйвера PD
Напряжение питания		5 В постоянного тока
Триггерный выход		разъем SMA
Выходной уровень		3 В при 50 Ом
Размеры платы привода (Ш×В×Д, мм)		39×10×86 (настраиваемый)

2. Серия STXL Er:стеклянные лазеры

Безопасный для глаз лазер с длиной волны 1535 нм представляет собой ультракомпактный лазер для микрочипов с диодной накачкой на основе Er:стекла.Благодаря использованию технологии упаковки лазерных диодов выходная энергия этого лазера достигает 1000 мкДж, что позволяет обнаруживать цели в радиусе 500–20 км и широко используется в компактных, безопасных для глаз дальномерах.

2.1 Лазерные модули STXL из эрбиевого стекла, длина волны 1535 нм, с расширителем луча

Лазерный модуль из эрбиевого стекла с длиной волны 1535 нм и расширителем луча представляет собой интегрированный лазерный модуль, состоящий из лазера на микрочипе из эрбиевого стекла, расширителя луча и фотодетектора (PIN), независимо разработанных нами, который профессионально используется в лазерной локации, лазерном дистанционном зондировании, лидаре и других приложениях.Лазерные модули серии STXL-1535-25X обеспечивают мощность 100–300 мкДж на длине волны 1535 нм с углом расхождения 0,5 марда и обеспечивают выходной сигнал частичного разряда, который имеет характеристики небольшого размера, высокой надежности и работы в широком диапазоне температур.

Приложения:

• Лазерная локация
• Лазерное дистанционное зондирование
• Лидар

Ключевая особенность:

• 1535 нм, безопасно для глаз
• Интегрированный ПД
• Угол расхождения 0,5 мрад
• Компактная структура
• Высокая стабильность

Оптические параметры
Длина волны (нм)	1535 г.
Частота повторения (Гц)	10
Энергия импульса (мДж)	100	200	300
Ширина импульса (нс)	5
Длительность импульса накачки (мс)	≤2	≤2	≤2,5
Диаметр луча (мм)	7,5	8	8,5
Полное расхождение луча Тип.(мрад)	0,55	0,5	0,45
Увеличение	25X
Параметры системы
Рабочий ток (А)	8	10	12
Рабочее напряжение (В)	1,8
Вибрация	5 Гц, 2,5 г
Шок	Осевое 100 г, 1 мс
Рабочая температура (℃)	-40~65
Температура хранения (℃)	-55~80
Относительная влажность хранения	≤85%
Срок службы (ч)	≥5000

2.2 Лазерные модули STXL с высокой пиковой мощностью, длиной волны 1535 нм, эрбиевым стеклом и расширителем луча

Лазерный модуль из эрбиевого стекла с высокой пиковой мощностью 1535 нм и расширителем луча представляет собой интегрированный лазерный модуль, состоящий из высокоэнергетического лазера на микрочипе из эрбиевого стекла, расширителя луча и фотодетектора (PIN), независимо разработанных нами, который профессионально используется в лазерной локации, лазерном дистанционном зондировании, лидар и другие приложения.Лазерные модули серии STXL-1535-30X обеспечивают высокую пиковую мощность 500 мкДж-1 мДж на длине волны 1535 нм с углом расхождения менее 0,3 марда и обеспечивают выходной сигнал частичного разряда, который имеет характеристики небольшого размера, высокой надежности и широкого диапазона. температурный режим работы.

Приложения:

• Лазерная локация
• Лазерное дистанционное зондирование
• Лидар

Ключевая особенность:

• 1535 нм, безопасный для глаз
• Высокая пиковая мощность
• Угол расхождения <0,3 мрад
• Интегрированный ПД
• Компактная структура
• Высокая стабильность

Оптические параметры
Длина волны (нм)	1535 г.
Частота повторения (Гц)	10	5
Выходная мощность (мкДж)	500	1000
Ширина импульса (нс)	6	7
Длительность импульса накачки (мс)	≤2,5	≤2,5
Диаметр луча (мм)	14	16
Полная расходимость луча, тип. (мрад)	0,28	0,25
Увеличение	30X
Параметры системы
Рабочий ток (А)	20	30
Рабочее напряжение (В)	1,8
Вибрация	5 Гц, 2,5 г
Шок	Осевое 100 г, 1 мс
Рабочая температура (℃)	-40~65
Температура хранения (℃)	-55~80
Относительная влажность хранения	≤85%
Срок службы (ч)	≥5000

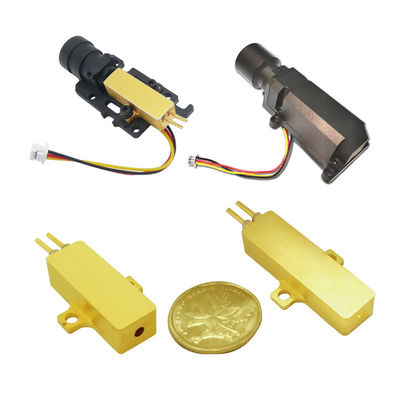

2.3 STXL 1535 нм 100 ~ 300 мкДж лазеры для микрочипов с PIN-кодом

Наши микрочиповые лазерные модули с длиной волны 1535 нм и фотодетектором (PIN) работают в безопасном для глаз режиме длины волны и имеют большие преимущества в таких приложениях, как лазерная локация и LiDAR.Эта серия лазерных модулей оснащена встроенным фотодетектором (PIN), обеспечивающим выходной сигнал ЧР, отсутствие хвостового импульса, стабильную энергию импульса и отличный профиль луча.Интегрированная конструкция модуля с диодной накачкой и лазерного кристалла обеспечивает удобство установки и интеграции благодаря компактным размерам.

Приложения:

• Лазерный дальномер
• Метеорологический радар

Ключевая особенность:

• Встроенный PIN-код обеспечивает выходной сигнал PD
• Пассивная добротность, Er:стекло
• Безопасный для глаз
• Чрезвычайно легкий

Оптические параметры
Длина волны (нм)	1535 г.
Энергия импульса (мкДж)	100	200	300
Ширина импульса (нс)	≤5
Частота повторения (Гц)	10
Рабочий ток (А)	8	10	12
Амплитуда PIN (сопротивление В при 50 Ом)	2-3
Полная расходимость луча, тип. (мрад)	10		8
Профиль балки	ТЕМ00
Вес (г)	8		10
Габаритные размеры (Ш×В×Д, мм)	21х8х7		25х8х7
Рабочая температура (℃)	-40~65
Температура хранения (℃)	-55~80

2.4 Лазерные модули STXL с высокой частотой повторения, 1535 нм и PIN-кодом

Лазерные модули с микрочипом и длиной волны 1535 нм с высокой частотой повторения и фотодетектором (PIN) представляют собой безопасные для глаз лазеры из Er:стекла, работающие на частоте 1–10 кГц.Эта серия лазерных модулей оснащена встроенным фотодетектором (PIN), который способен выдавать выходной сигнал ЧР.Используя технологию корпуса полупроводникового лазера, эти лазеры имеют компактные размеры, достаточную стабильность работы и превосходное качество луча.

Приложения:

• Лазерная локация
• Лазерное дистанционное зондирование
• Лидар

Ключевая особенность:

• Встроенный PIN-код обеспечивает выходной сигнал PD
• Пассивная добротность, Er:стекло
• Безопасный для глаз
• Широкий диапазон температур

Длина волны (нм)	1535 г.
Энергия импульса (мкДж)	40	20	10	5
Ширина импульса (нс)	≤5	≤6	≤8	≤10
Частота повторения (кГц)	1	2,5	5	10
Рабочий ток (А)	5
Амплитуда PIN (сопротивление В при 50 Ом)	2
Полная расходимость луча (тип., мрад)	≤16	≤17	≤18	≤20
Профиль балки	ТЕМ00
Вес (г)	7
Габаритные размеры (Ш×В×Д, мм)	21х8х7
Рабочая температура (℃)	-40~65
Температура хранения (℃)	-55~80

2.5 STXL Лазерные модули из эрбиевого стекла с высокой частотой повторения 1535 нм и расширителем луча

Лазерный модуль из эрбиевого стекла с высокой частотой повторения, длина волны 1535 нм и расширителем луча представляет собой интегрированный лазерный модуль, состоящий из микрочипового лазера из эрбиевого стекла с высокой частотой повторения, расширителя луча и фотодетектора (PIN), независимо разработанных нами, который профессионально используется в лазерной локации, высотомерах, лидарах и другие приложения.Лазерные модули серии STXL-1535-40X обеспечивают мощность 5–40 мкДж на длине волны 1535 нм с высокой частотой повторения 1–10 кГц и малым углом расхождения, а также обеспечивают выходной сигнал частичного разряда, который имеет характеристики небольшого размера, высокой надежности и широкого диапазона. температурный режим работы.

Приложения:

• Лазерная локация
• Лазерное дистанционное зондирование
• Лидар

Ключевая особенность:

• 1535 нм, безопасно для глаз
• Высокая частота повторений
• Угол расхождения <0,5 мрад
• Интегрированный ПД
• Компактная структура
• Высокая надежность

Оптический параметр
Длина волны (нм)	1535 г.
Частота повторения (кГц)	1	2,5	5	10
Выходная мощность (мкДж)	40	20	10	5
Ширина импульса (нс)	5	6	8	10
Диаметр луча (мм)	12	12	12	12
Полное расхождение луча Тип.(мрад)	0,4	0,4	0,45	0,45
Увеличение	40X
Параметры системы
Рабочий ток (А)	6
Рабочее напряжение (В)	1,8
Вибрация	5 Гц, 2,5 г
Шок	Осевое 100 г, 1 мс
Рабочая температура (℃)	-40~65
Температура хранения (℃)	-55~80
Относительная влажность хранения	≤85%
Срок службы (ч)	≥5000

2.6 Лазеры для микрочипов серии STXL-F

Лазеры Er:glass, безопасные для глаз, представляют собой безводные лазеры с диодной накачкой и пассивной модуляцией добротности, независимо разработанные нами. Они сочетают безопасную для глаз работу на длине волны с высокой пиковой мощностью, короткой длительностью импульса (шириной импульса) и качеством луча, ограниченным дифракцией. обеспечить непревзойденный размер, вес и мощность.Наши безопасные для глаз лазеры DPSS работают на длине волны 1535 нм. Эти лазеры не только называются лазерами с длиной волны 1535 нм, но и называются лазерами с длиной волны 1540 нм, лазерами с длиной волны 1534 нм, лазерами с длиной волны 1,54 мкм или лазерами с длиной волны 1,54 мкм и широко используются в качестве источника излучения дальномера.На этой длине волны можно легко настроить безопасные для глаз системы лазерной локации без ущерба для мощности или качества луча.Это делает применение лазерной локации более безопасным для клиентов.Большинство этих лазеров работают в широком диапазоне температур от -40 ℃ до 60 ℃, их срок службы превышает 60 миллионов выстрелов.

Приложения:

• Лидар
• Лазерная локация

Ключевая особенность:

• 1535 нм, безопасно для глаз
• Длительность импульса до 5 нс
• Энергия одиночного импульса до 400 мкДж.
• Частота повторения до 1 кГц

Оптические параметры
Длина волны (нм)		1535 г.
Частота повторения (кГц)		0,01	0,01	0,01	0,01	0,005	0,005	1	2,5	5	10
Энергия импульса (мкДж)		100	200	300	500	700	1000	40	20	10	5
Ширина импульса (нс)		≤5	≤5	≤5	≤6	≤7	≤7	≤5	≤6	≤8	≤10
Стабильность мощности (8 часов)		3%
Профиль балки		ТЕМ00
Полное угловое расхождение Тип.(мрад)	Горизонтально @1/e²	≤12	≤10	≤10	≤8	≤7	≤7	≤16	≤17	≤18	≤20
	Вертикально @1/e²	≤12	≤10	≤10	≤8	≤7	≤7	≤16	≤17	≤18	≤18
Параметры системы
Напряжение питания		100–240 В переменного тока, 50/60 Гц
Вход модуляции		ТТЛ0-5В, вход SMA
Интерфейс управления		RS232, USB
Потребляемая мощность (Вт)		≤3				≤7
Силовые размеры (Ш×В×Д, мм)		168×88×140
Размеры лазерной головки (Ш×В×Д, мм)		45×30×120
Рабочая температура (℃)		15-35
Температура хранения (℃)		0-60

2.7 Лазерный модуль микрочипа STXL с высокой частотой повторения 1535 нм

Безопасные для глаз лазеры из Er:стекла представляют собой безводные лазеры с диодной накачкой и пассивной модуляцией добротности, независимо разработанные нами, сочетающие в себе безопасную для глаз работу на длине волны с высокой пиковой мощностью, короткой длительностью импульса (длительность импульса) и качеством луча, ограниченным дифракцией. обеспечить непревзойденный размер, вес и мощность.Наши безопасные для глаз лазеры DPSS работают на длине волны 1535 нм. Эти лазеры не только называются лазерами с длиной волны 1535 нм, но и называются лазерами с длиной волны 1540 нм, лазерами с длиной волны 1534 нм, лазерами с длиной волны 1,54 мкм или лазерами с длиной волны 1,54 мкм и широко используются в качестве источника излучения дальномера.На этой длине волны можно легко настроить безопасные для глаз системы лазерной локации без ущерба для мощности или качества луча.Это делает применение лазерной локации более безопасным для клиентов.Большинство этих лазеров работают в широком диапазоне температур от -40 ℃ до 60 ℃, их срок службы превышает 60 миллионов выстрелов.

Приложения:

• Радар для обхода препятствий
• Метеорологический радар
• Лазерный дальномер

Ключевая особенность:

• Пассивная добротность, Er:стекло
• Безопасный для глаз
• Очень легкий (около 10 г)
• Широкий диапазон рабочих температур

Длина волны (нм)	1535 г.
Энергия импульса (мкДж)	40	20	10	5
Частота повторения (кГц)	1	2,5	5	10
Ширина импульса (нс)	≤5	≤6	≤8	≤10
Рабочий ток (А)	5
Рабочее напряжение (В)	2
Диаметр луча (мм)	0,3
Полная расходимость луча (тип., мрад)	≤16	≤17	≤18	≤20
Наведение луча	< 0,2°
Профиль балки	ТЕМ00
Вес (г)	≤10
Габаритные размеры (Ш×В×Д, мм)	21х8х7
Рабочая температура (℃)	-40~65
Температура хранения (℃)	-55~80

2.8 Лазерные модули микрочипов STXL 100~300мкДж 1535нм

Лазеры Er:glass, безопасные для глаз, представляют собой безводные лазеры с диодной накачкой и пассивной модуляцией добротности, сочетающие безопасную для глаз работу на длине волны с высокой пиковой мощностью, короткой длительностью импульса (шириной импульса) и качеством луча, ограниченным дифракцией, что обеспечивает непревзойденный размер и вес. и власть.Наши безопасные для глаз лазеры DPSS работают на длине волны 1535 нм. Эти лазеры не только называются лазерами с длиной волны 1535 нм, но и называются лазерами с длиной волны 1540 нм, лазерами с длиной волны 1534 нм, лазерами с длиной волны 1,54 мкм или лазерами с длиной волны 1,54 мкм и широко используются в качестве источника излучения дальномера.На этой длине волны можно легко настроить безопасные для глаз системы лазерной локации без ущерба для мощности или качества луча.Это делает применение лазерной локации более безопасным для клиентов.Большинство этих лазеров работают в широком диапазоне температур от -40 ℃ до 60 ℃, их срок службы превышает 60 миллионов выстрелов.

Приложения:

• Лазерный дальномер
• Метеорологический радар

Ключевая особенность:

• Пассивная добротность, Er:стекло
• Безопасный для глаз
• Чрезвычайно легкий
• Суперкомпактный дизайн
• Широкий диапазон рабочих температур

Длина волны (нм)	1535 г.
Энергия импульса (мкДж)	100	200	300
Ширина импульса (нс)	≤5
Частота повторения (Гц)	10
Рабочий ток (А)	7	10	12
Полная расходимость луча (тип., мрад)	10
Профиль балки	ТЕМ00
Вес (г)	7	10	12
Габаритные размеры (Ш×В×Д, мм)	21х8х7		25х8х7
Рабочая температура (℃)	-40~65
Температура хранения (℃)	-55~80

2.9 Высокоэнергетические лазерные модули STXL с микрочипами 1535 нм

Лазеры Er:glass, безопасные для глаз, представляют собой безводные лазеры с диодной накачкой и пассивной модуляцией добротности, сочетающие безопасную для глаз работу на длине волны с высокой пиковой мощностью, короткой длительностью импульса (шириной импульса) и качеством луча, ограниченным дифракцией, что обеспечивает непревзойденный размер и вес. и власть.Наши безопасные для глаз лазеры DPSS работают на длине волны 1535 нм. Эти лазеры не только называются лазерами с длиной волны 1535 нм, но и называются лазерами с длиной волны 1540 нм, лазерами с длиной волны 1534 нм, лазерами с длиной волны 1,54 мкм или лазерами с длиной волны 1,54 мкм и широко используются в качестве источника излучения дальномера.На этой длине волны можно легко настроить безопасные для глаз системы лазерной локации без ущерба для мощности или качества луча.Это делает применение лазерной локации более безопасным для клиентов.Большинство этих лазеров работают в широком диапазоне температур от -40 ℃ до 60 ℃, их срок службы превышает 60 миллионов выстрелов.

Приложения:

• Лазерный дальномер
• Высотомер
• Либс

Ключевая особенность:

• Пиковая мощность > 150 кВт
• Безопасный для глаз
• Нет контроля температуры
• Низкий рабочий ток
• Компактный размер

Длина волны (нм)	1535 г.
Энергия импульса (мкДж)	800	1000
Ширина импульса (нс)	≤7	≤8
Частота повторения (Гц)	10	5
Рабочий ток (А)	30
Полная расходимость луча (тип., мрад)	≤7
Профиль балки	ТЕМ00
Вес (г)	20
Габаритные размеры (Ш×В×Д, мм)	38x9x7,7
Рабочая температура (℃)	-40~65
Температура хранения (℃)	-55~80

2.10 Лазерные модули высокой энергии STXL 500 мкДж 1535 нм

Лазеры Er:glass, безопасные для глаз, представляют собой безводные лазеры с диодной накачкой и пассивной модуляцией добротности, сочетающие безопасную для глаз работу на длине волны с высокой пиковой мощностью, короткой длительностью импульса (шириной импульса) и качеством луча, ограниченным дифракцией, что обеспечивает непревзойденный размер и вес. и власть.Наши безопасные для глаз лазеры DPSS работают на длине волны 1535 нм. Эти лазеры не только называются лазерами с длиной волны 1535 нм, но и называются лазерами с длиной волны 1540 нм, лазерами с длиной волны 1534 нм, лазерами с длиной волны 1,54 мкм или лазерами с длиной волны 1,54 мкм и широко используются в качестве источника излучения дальномера.На этой длине волны можно легко настроить безопасные для глаз системы лазерной локации без ущерба для мощности или качества луча.Это делает применение лазерной локации более безопасным для клиентов.Большинство этих лазеров работают в широком диапазоне температур от -40 ℃ до 60 ℃, их срок службы превышает 60 миллионов выстрелов.

Приложения:

• Лазерный дальномер
• Метеорологический радар

Ключевая особенность:

• Пассивная добротность, Er:стекло
• Безопасный для глаз
• Чрезвычайно легкий
• Суперкомпактный дизайн
• Широкий диапазон рабочих температур

Длина волны (нм)	1535 г.
Энергия импульса (мкДж)	500
Ширина импульса (нс)	≤6
Частота повторения (Гц)	10
Рабочий ток (А)	20
Полная расходимость луча (тип., мрад)	6
Профиль балки	ТЕМ00
Вес (г)	13
Габаритные размеры (Ш×В×Д, мм)	32x8x7
Рабочая температура (℃)	-40~65
Температура хранения (℃)	-55~80

3. Лазеры для микрочипов с одной продольной модой серии STXL-H, 300 пс.

Лазеры для микрочипов с одной продольной модой (SLM) серии STXL-H представляют собой компактные, экономичные и надежные твердотельные лазеры с пассивной добротностью (пассивной добротностью) с полупроводниковой накачкой (диодной накачкой) со стабильной выходной энергией, высокой пиковой мощностью и отличным качеством луча.Монолитный лазерный резонатор постоянно выровнен и поэтому чрезвычайно стабилен.Система поддерживает внутренний и внешний триггер.Эта серия продуктов производит излучение с одной продольной модой 1064 нм, 532 нм, 355 нм, 266 нм и 213 нм с длительным сроком службы.Длительность импульса (ширина импульса) может уменьшаться до 300 пс (0,3 нс).Различные модели работают с частотой повторения до 50 кГц, а средняя мощность составляет от 2 мВт до 100 мВт.Надежная и прочная конструкция микросхемы идеально подходит для передовых промышленных приложений OEM.

Приложения:

• Семенной лазер
• Микрообработка
• Рамановская спектроскопия
• Лазерная локация
• Лазерно-индуцированная флуоресценция (ЛИФ)
• Лазерная ультразвуковая визуализация
• Времяпролетный масс-спектрометр (ТОФМС)
• Фотолитография

Ключевая особенность:

• Ширина импульса до 300 пс
• Высокая энергетическая стабильность
• Частота повторения до 100 кГц
• Пространственный режим TEM00
• Поляризационно-стабильный

Оптические параметры
Длина волны (нм)		1064				532
Частота повторения (кГц)		20	50	100		20	50	100
Средняя мощность (мВт)		60	100	100		30	50	30
Энергия импульса (мкДж)		3	2	1		1,5	1	0,3
Ширина импульса (пс)		350		500		300		450
Стабильность мощности (8 часов)		±3%
Профиль балки		ТЕМ00
Полная расходимость луча (тип., мрад)	Горизонтально @1/e²	20		30		16		25
	Вертикально @1/e²	20		30		16		25
Коэффициент поляризации		>100:1
Параметры системы
Напряжение питания		100–240 В переменного тока, 50/60 Гц
Интерфейс управления		RS232, USB
Потребляемая мощность (Вт)		≤35	≤40		≤40	≤35	≤40		≤40
Силовые размеры (Ш×В×Д, мм)		168×88×140
Размеры лазерной головки (Ш×В×Д, мм)		45×30×120
Рабочая температура (℃)		15-35
Температура хранения (℃)		0-60

Лазеры на стекле, легированном эрбием, серии SLY

Наши лазеры на эрбиевом стекле серии SLY могут использоваться в безопасном для глаз человека диапазоне, просты в управлении, высокоэффективны и имеют длительный срок службы.Эти лазеры доступны с различными длинами волн: 1535 и 1537 нм.

Функции:

• Безопасность глаз человека
• Небольшой размер и легкий вес
• Высокая эффективность фотоэлектрического преобразования
• Адаптироваться к суровым условиям эксплуатации

Приложения:

• Лазерная локация
• ЛИДАР
• Лазерная связь

1. Лазеры для стекла Er серии A1 SLY-1535-xxx-A1

Параметры	SLY-1535-100-A1	SLY-1535-200-A1	СЛИ-1535-300-А1	SLY-1535-400-A1
Длина волны	1535 нм
Ширина импульса (FWHM)	3 нс - 6 нс
Импульсная энергия (мкДж)	100	200	300	400
Пиковая мощность (кВт)	25	50	70	80
Энергетическая стабильность	≤5%
Угол расхождения луча	≤12 мрад
Рабочее напряжение	2В
Рабочий ток (А)	7	12	12	14
Рабочая частота	1 Гц – 10 Гц
Ширина импульса	1 мс-2,5 мс
Рабочая температура	-40°С - 60°С
Температура хранения	-50°С - 70°С
Продолжительность жизни	10000000 раз
Масса	<10 г

Размеры SLY-1535-xxx-A1:

Примечание:

xxx: импульсная энергия (мкДж)

2. Лазеры для стекла Er серии A3 SLY-1535-xxx-A3

Параметры	SLY-1535-100-A3	SLY-1535-200-A3	SLY-1535-300-A3	SLY-1535-400-A3
Длина волны	1535 нм
Ширина импульса (FWHM)	3 нс - 6 нс
Импульсная энергия (мкДж)	100	200	300	400
Пиковая мощность (кВт)	25	50	70	80
Энергетическая стабильность	≤5%
Угол расхождения луча	≤12 мрад
Рабочее напряжение	2В
Рабочий ток (А)	7	12	12	14
Рабочая частота	1 Гц – 10 Гц
Ширина импульса	1–2,5 мс
Рабочая температура	-40°С - 60°С
Температура хранения	-50°С - 70°С
Продолжительность жизни	10000000 раз
Масса	<10 г

Размеры SLY-1535-xxx-A3:

Примечание:

xxx: импульсная энергия (мкДж)

3. Лазеры для стекла Er серии A4 SLY-1535-xxx-A4

Параметры	SLY-1535-100-A4	SLY-1535-200-A4	SLY-1535-300-A4	SLY-1535-400-A4
Длина волны	1535 нм
Ширина импульса (FWHM)	3 нс - 6 нс
Импульсная энергия (мкДж)	100	200	300	400
Пиковая мощность (кВт)	25	50	70	80
Энергетическая стабильность	≤5%
Угол расхождения луча	≤0,5 мрад
Рабочее напряжение	2В
Рабочий ток (А)	7	12	12	14
Рабочая частота	1 Гц – 10 Гц
Ширина импульса	1–2,5 мс
Рабочая температура	-40°С - 60°С
Температура хранения	-50°С - 70°С
Продолжительность жизни	10000000 раз
Масса	<20 г

Размер SLY-1535-xxx-A4:

Примечание:

xxx: импульсная энергия (мкДж)

4. Лазеры для стекла Er серии A5 SLY-1535-xxx-A5

Параметры	SLY-1535-100-A5	SLY-1535-200-A5	SLY-1535-300-A5	SLY-1535-400-A5
Длина волны	1535 нм
Ширина импульса (FWHM)	3 нс - 6 нс
Импульсная энергия (мкДж)	100	200	300	400
Пиковая мощность (кВт)	25	50	70	80
Энергетическая стабильность	≤5%
Угол расхождения луча	≤0,5 мрад
Рабочее напряжение	2В
Рабочий ток (А)	7	12	12	14
Рабочая частота	1 Гц – 10 Гц
Ширина импульса	1–2,5 мс
Рабочая температура	-40°С - 60°С
Температура хранения	-50°С - 70°С
Продолжительность жизни	10000000 раз
Масса	<20 г

Размеры SLY-1535-xxx-A5:

Примечание:

xxx: импульсная энергия (мкДж)

5. Лазеры для стекла Er серии A6 SLY-1535-40-A6

Параметры	SLY-1535-40-A6
Длина волны	1535 нм
Ширина импульса (FWHM)	3нс - 5нс
Импульсная энергия (мкДж)	40
Пиковая мощность (кВт)	10
Энергетическая стабильность	≤5%
Угол расхождения луча	≤0,5 мрад
Рабочее напряжение	2В
Рабочий ток (А)	3
Рабочая частота	10000 Гц
Ширина импульса	0,2–0,4 мс
Рабочая температура	-40°С - 60°С
Температура хранения	-50°С - 70°С
Продолжительность жизни	10000000 раз
Масса	<20 г

Размер SLY-1535-40-A6:

6. Лазеры Er Glass серии A8 SLY-1535-2000-A8

Параметры	SLY-1535-2000-A8
Длина волны	1535 нм
Ширина импульса (FWHM)	10 нс – 15 нс
Импульсная энергия (мкДж)	2000 г.
Пиковая мощность (кВт)	150
Энергетическая стабильность	≤5%
Угол расхождения луча	≤4мрад
Рабочее напряжение	<4 В
Рабочий ток (А)	70
Рабочая частота	1 Гц – 5 Гц
Ширина импульса	3мс – 5мс
Рабочая температура	-40°С - 60°С
Температура хранения	-55°С - 75°С
Продолжительность жизни	10000000 раз
Масса	<80 г

Размер SLY-1535-2000-A8:

7. Лазеры Er Glass серии C1 SLY-1535-500-C1

Параметры	SLY-1535-500-C1
Длина волны	1535 нм
Ширина импульса (FWHM)	4 нс - 6 нс
Импульсная энергия (мкДж)	500
Пиковая мощность (кВт)	100
Энергетическая стабильность	≤5%
Угол расхождения луча	≤12 мрад
Рабочее напряжение	2В
Рабочий ток (А)	15
Рабочая частота	1 Гц – 5 Гц
Ширина импульса	1мс – 2,5мс
Рабочая температура	-40°С - 60°С
Температура хранения	-50°С - 70°С
Продолжительность жизни	10000000 раз
Масса	<20 г

Размер SLY-1535-500-C1:

8. Лазеры Er Glass серии C2 SLY-1535-40-C2

Параметры	SLY-1535-40-C2
Длина волны	1535 нм
Ширина импульса (FWHM)	3нс - 4нс
Импульсная энергия (мкДж)	40
Пиковая мощность (кВт)	10
Энергетическая стабильность	≤5%
Угол расхождения луча	≤15 мрад
Рабочее напряжение	2В
Рабочий ток (А)	3
Рабочая частота	1000 Гц
Ширина импульса	0,2–0,4 мс
Рабочая температура	-40°С - 60°С
Температура хранения	-50°С - 70°С
Продолжительность жизни	10000000 раз
Масса	<10 г

Размер SLY-1535-40-C2:

9. Лазеры на эр-стекле серии C3 SLY-1535-xxx-C3

Параметры	SLY-1535-100-C3	SLY-1535-200-C3	SLY-1535-300-C3	SLY-1535-400-C3
Длина волны	1535 нм
Ширина импульса (FWHM)	≤12 нс
Импульсная энергия (мкДж)	100	200	300	400
Пиковая мощность (кВт)	25	50	70	80
Энергетическая стабильность	≤5%
Угол расхождения луча	≤0,5 мрад
Рабочее напряжение	2В
Рабочий ток (А)	7	12	12	14
Рабочая частота	1 Гц – 10 Гц
Ширина импульса	1–2,5 мс
Рабочая температура	-50°С - 70°С
Температура хранения	-55°С - 75°С
Продолжительность жизни	10000000 раз
Масса	<15 г

Размеры SLY-1535-xxx-C3:

Примечание:

xxx: импульсная энергия (мкДж)

10. Лазеры на эр-стекле серии C7 SLY-1535-40-C7

Параметры	SLY-1535-40-C7
Длина волны	1535 нм
Ширина импульса (FWHM)	3нс - 5нс
Импульсная энергия (мкДж)	40
Пиковая мощность (кВт)	10
Энергетическая стабильность	≤5%
Угол расхождения луча	≤0,5 мрад
Рабочее напряжение	2В
Рабочий ток (А)	3
Рабочая частота	1000 Гц
Ширина импульса	0,2–0,4 мс
Рабочая температура	-40°С - 60°С
Температура хранения	-50°С - 70°С
Продолжительность жизни	10000000 раз
Масса	<30 г

Размер SLY-1535-40-C7:

11. Лазеры на эр-стекле серии C7 SLY-1537-500-C9

Параметры	SLY-1537-500-C9
Длина волны	1537 нм
Ширина импульса (FWHM)	4 нс - 7 нс
Импульсная энергия (мкДж)	500
Пиковая мощность (кВт)	10
Энергетическая стабильность	≤5%
Угол расхождения луча	≤5 мрад
Рабочее напряжение	4В
Рабочий ток (А)	20
Повторяющаяся частота	10 Гц
Рабочая температура	-40°С - 60°С
Температура хранения	-55°С - 75°С
Продолжительность жизни	10000000 раз
Масса	<20 г

Размер SLY-1537-500-C9:

ПРИМЕЧАНИЕ:

1. При транспортировке, хранении и использовании необходимо принимать антистатические меры.

2. Выводы лазерного диода необходимо защитить, соединив между ними короткие линии.

3. Лазерное окно обеспечивает чистоту и отсутствие загрязнений.

4. Используйте источник питания постоянного тока, чтобы избежать пиков и скачков напряжения во время работы.

5. Лазер при работе должен быть надежно установлен.

6. Следуйте инструкции по эксплуатации.

7. По другим вопросам обращайтесь к нам.

Лазеры для микрочипов из легированного эрбием стекла серии SED

Схема нумерации деталей

Серия – Длина волны – Энергия импульса – Ширина импульса – Другие

Например: SED-1535nm-100uJ-3,5ns — это лазер SED, легированный эрбием, с длиной волны 1535 нм, энергией импульса 120 мкДж и длительностью импульса 3,5 нс.

1. Лазер на стекле, легированном эрбием, 100~300 мкДж, SED-1535нм-xxx-3,5нс

Лазер на эрбиевом стекле излучает безопасную для глаз длину волны 1,54 мкм и обеспечивает высокое качество луча в пределах атмосферного окна.Благодаря энергии импульса 100–300 мкДж он подходит для безопасной для глаз лазерной локации.Этот лазер имеет низкое энергопотребление, высокую пиковую мощность, узкую ширину импульса, компактный размер и не требует контроля температуры.Было доказано, что это безопасное, эффективное и стабильное лазерное решение, безопасное для глаз.

Технические характеристики:

Номер части	СЭД-1535нм-100мкДж-3,5нс	СЭД-1535нм-200мкДж-3,5нс	СЭД-1535-300уДж-3,5нс
Длина волны	1535 нм	1535 нм	1535 нм
Энергия импульса (мин/тип.)	≥100 мкДж	≥200 мкДж	≥300 мкДж
Ширина импульса, тип.(По полувысоте)	3,5 нс	3,5 нс	3,5 нс
Частота повторения импульсов	1~20Гц	1~10Гц	1~20Гц
Стабильность импульса	10%	10%	10%
Диаметр пятна	0,2 мм	0,2 мм	0,2 мм
Угол расхождения луча	10мрад	10мрад	10мрад
Режим точечных изображений	ТЕМ00	ТЕМ00	ТЕМ00
Рабочая Температура	-45°С~ +65°С	-45°С~ +65°С	-45°С~ +65°С
Температура хранения	-55°С~ +85°С	-55°С~ +85°С	-55°С~ +85°С
Влияние	1500G, 0,5 мс	1500G, 0,5 мс	1500G, 0,5 мс
Вибрация	20~2000 Гц/20G	20~2000 Гц/20G	20~2000 Гц/20G
Продолжительность жизни	>50 миллионов выстрелов	>50 миллионов выстрелов	>50 миллионов выстрелов
Размер (мм)	25х8х7	25х8х7	25х8х7
Масса	8г	8г	8г
Напряжение	2В	2В	2В
Текущий	6А	12А	12А
Ширина импульса	≥2 мс	≥1,8 мс	≥2,5 мс

2. Лазер на стекле, легированном эрбием, 500 мкДж, SED-1535нм-500мкДж-5нс.

Лазер на эрбиевом стекле излучает безопасную для глаз длину волны 1,54 мкм и обеспечивает высокое качество луча в пределах атмосферного окна.Благодаря энергии импульса 500 мкДж он подходит для безопасной для глаз лазерной локации.Этот лазер имеет низкое энергопотребление, высокую пиковую мощность, узкую ширину импульса, компактный размер и не требует контроля температуры.Было доказано, что это безопасное, эффективное и стабильное лазерное решение, безопасное для глаз.

Технические характеристики:

Номер части	СЭД-1535нн-500уДж-5нс
Длина волны	1535 нм
Энергия импульса (мин/тип.)	≥500 мкДж
Ширина импульса, тип.(По полувысоте)	5нс
Частота повторения импульсов	1~10Гц
Стабильность импульса	10%
Диаметр пятна	0,3 мм
Угол расхождения луча	10мрад
Режим точечных изображений	ТЕМ00
Рабочая Температура	-45°С~ +65°С
Температура хранения	-55°С~ +85°С
Влияние	1500G, 0,5 мс
Вибрация	20~2000 Гц/20G
Продолжительность жизни	>50 миллионов выстрелов
Размер (мм)	32x8x7
Масса	10 г
Напряжение	2В
Текущий	20А
Ширина импульса	≥2,4 мс

3. Лазер на стекле, легированном эрбием, 2 мДж, SED-1535нм-2мДж-11нс.

В этом лазере в качестве активной среды используется эрбиевое стекло, работающее на длине волны 1,54 мкм.Он обеспечивает высокую эффективность фотоэлектрического преобразования, эффективно преобразуя электрическую энергию в мощность лазера.Обладая превосходными оптическими характеристиками и стабильностью выходного сигнала, он постоянно обеспечивает энергию импульса более 2 мДж.Он компактен, легок и превосходен в различных областях, таких как научные исследования, лечение и промышленная обработка.

Технические характеристики:

Номер части	СЭД-1535нм-2мДж-11нс
Длина волны	1535 нм
Энергия импульса (мин/тип.)	≥2мДж
Ширина импульса, тип.(По полувысоте)	11нс
Частота повторения импульсов	5 Гц
Стабильность импульса	±5%
Диаметр пятна	0,5 мм
Угол расхождения луча	4мрад
Режим точечных изображений	ТЕМ00
Рабочая Температура	-45°С~ +65°С
Температура хранения	-55°С~ +85°С
Влияние	1500G, 0,5 мс
Вибрация	5~2000 Гц/20G
Продолжительность жизни	>50 миллионов выстрелов
Размер (мм)	60x34x26
Масса	120 г
Напряжение	5В
Текущий	65А
Ширина импульса	≥4 мс
